桁架計算中的次應力分析是橋梁設計中的關鍵步驟，它涉及到對結構在受力狀態下產生的非主要應力的評估。這些次應力可能源于材料不均勻性、幾何形狀的復雜性或荷載的非對稱分布等因素。通過精確的次應力分析，設計師可以預測和控制結構的響應，確保其安全性和耐久性。在實際應用中，次應力分析對于優化橋梁設計至關重要，它有助于減少因應力集中導致的疲勞損傷，延長結構的使用壽命。隨著新材料和新技術的應用，次應力分析方法也在不斷進步，為橋梁設計提供了更高效、更經濟的解決方案。

一、桁架次應力產生的原因

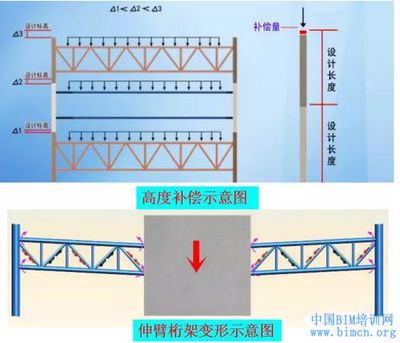

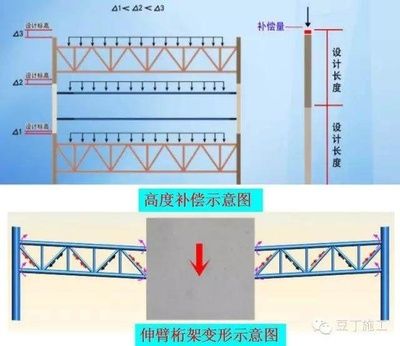

節點剛性
- 在理想桁架計算模型中，節點為鉸接，但實際桁架結構的節點一般為剛接點或彈性節點，這種節點剛性會導致次應力的產生。例如在鋼桁架梁橋中，由于焊接在節點上連續不斷、節點板和剛性連接的影響等原因，桁架的節點在平面內有很大的嵌固作用，使得在荷載作用下的桁架桿件除了軸向伸長或縮短變形外，還有剪切變形和彎曲變形，從而產生次內力，相應地也就有了次應力。
節點偏心
- 在鋼桁架的節點連接時，特別是管結構的連接時，桿件的軸線很難保證相交于同一點，就會產生節點偏心次應力。在實際建模中，一般假定偏心處應用剛臂來模擬。

二、桁架次應力計算的方法

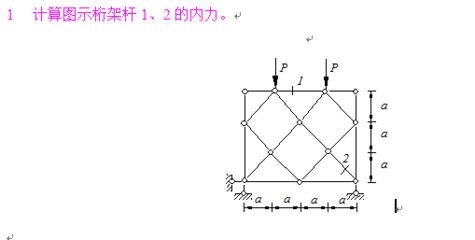

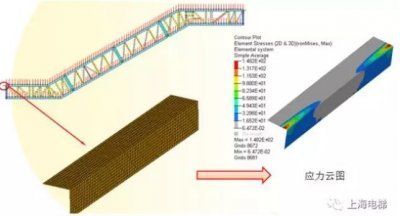

ANSYS法（有限元法）
- 計算思路：把結構剖分為一系列離散單元，將具有無限多個自由度的連續體化為有限多個自由度的計算模型。選擇一個表示單元內位移隨位置變化的模式，按函數插至理論將單元任意一點的位移通過一定的函數關系用節點位移來表示。從分析單個單元入手，用變分原理建立單元，再把所有單元集合起來，并與節點上的外荷載相聯系，進行整體的結構分析，得到一組以節點為未知量的方程，引入邊界條件即可求解方程得到位移，最后根據幾何方程和物理方程求得應力和應變。
- 特點：是現在通用的有限元計算方法，計算實際桁架結構次應力準確可靠，模擬的程度和計算精度高，對于計算量大的結構模型和龐大的模型可以便捷地得到結果，并且可以對結構的節點幾何性能進行人為改變（如拖拉、旋轉等幾何操作）。但該方法有時需要大量的CPU處理時間，對電腦要求較高，對于大型和龐大的結構需要占用大量的電腦內存，在某些條件下可能會失敗（即程序不能生成有限元網格）。

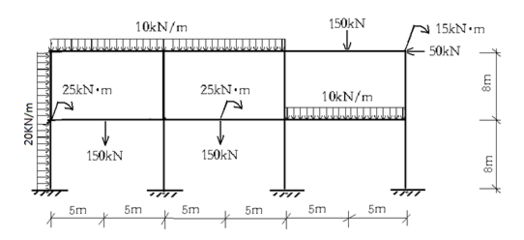

簡易算法
- 計算理論：基于結構力學中轉角位移方程的應用，將理想桁架結構中的桿單元處理成梁?jiǎn)卧ㄟ^(guò)計算理想桁架的節點位移，將桁架中的桿件視為兩端固定的梁計算實際桁架的桿端彎矩，得到每個節點的不平衡力矩，再用力矩分配法進行分配，從而得到各個單元的彎矩，進而計算出桁架結構中各桿的次應力。
- 特點：計算過程簡單，更具有工程應用前景。

三、桁架次應力的影響因素

桁架跨度
- 對于小跨度的角鋼桁架，桿件的主次應力比一般可保證在20%以?xún)?nèi)；但對于大跨度角鋼桁架，桿件的主次應力比在很多條件下超過了20%。當采用較大網4度的H型鋼截面時，桿件的次應力有所增大，絕大部分次正應力比都超過了20%。
桿件截面類型
- 不同的桿件截面類型會影響次應力大小，如采用較大網4度的H型鋼截面時，桿件的次應力有所增大。
結構荷載
- 在考慮結構彈塑性時，在彈性階段，桿件次應力隨結構荷載的增加而增加，當桿件達到屈服時，桿件次應力迅速下降趨于零。

四、桁架次應力對結構的影響

對軸向力和撓度的影響
- 由節點剛性產生的次應力對于結構的軸向力和撓度的影響比較小，一般均可保證在工程允許誤差5%之內。
次彎矩分布規律
- 次彎矩的分布符合一定的規律，上、下弦各桿件的彎矩值均較大，而腹桿在靠近支座處的彎矩值也較大，但靠近跨中位置處的腹桿彎矩值較小。

五、結論與研究展望

計算方法有效性
- 通過ANSYS法和簡易算法的對比計算可知，兩種方法計算實際桁架結構的次應力都是有效的。例如通過一個桁架結構的計算實例，分別用ANSYS和簡易算法計算桁架結構中桿件的次應力，計算結果表明兩種計算結果的相對誤差最大值為0.029%，滿足工程要求。
簡易算法優勢
- 簡易算法比ANSYS計算具有簡便優勢。
有待進一步解決的問題
- 目前的研究?jī)H從節點剛性這一角度入手，對于桁架結構的次應力作出了一些初步的分析，還存在一些有待進一步解決的問題，如減少次應力的措施，以及由節點剛性所產生的次應力在不同影響因素下的具體量值以及工程中的控制條件等。
