桁架樓承板是一種用于建筑施工的預制構件，它通過焊接或螺栓連接的方式固定在建筑物的梁上。安裝桁架樓承板時，需要遵循一定的步驟和注意事項，以確保其質量和安全性。以下是桁架樓承板安裝圖片大全，展示了安裝過程中的關鍵步驟和需要注意的細節。

桁架樓承板安裝圖片大全

概述

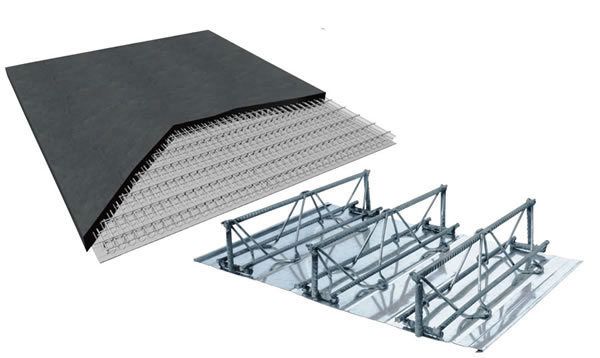

桁架樓承板是一種常見的建筑構件，它主要用于鋼結構建筑中，作為樓層的承重板。桁架樓承板的安裝是一個精細的過程，需要嚴格按照設計要求和施工規范進行。雖然我無法直接提供圖片，但我可以為您提供詳細的安裝步驟和注意事項，幫助您更好地理解和掌握桁架樓承板的安裝技術。

施工順序

平面施工順序

每層鋼筋桁架樓承板的鋪設宜根據施工圖起始位置向一個方向鋪設，最后處理邊角部分。

立面施工順序

隨主體結構安裝施工順序鋪設相應各層的鋼筋桁架樓承板。

安裝步驟

施工準備

在安裝鋼筋桁架樓承板之前，需要準備好承板材料，通常使用鋼板或混凝土板作為承板材料。然后，根據設計要求，將承板材料切割成適當?shù)某叽绾托螤睿_保其與鋼柱連接部位的匹配。

樓板鋪設

樓板鋪設前，應按圖紙所示的起始位置放設鋪板時的基準線。樓板連接采用扣合方式，板與板之間的拉鉤連接應緊密，保證澆筑混凝土時不漏漿。

點焊固定

鋼筋桁架樓承板就位之后，應將其端部的豎向鋼筋及底模與鋼梁點焊牢固。豎向支座鋼筋與鋼梁焊接。

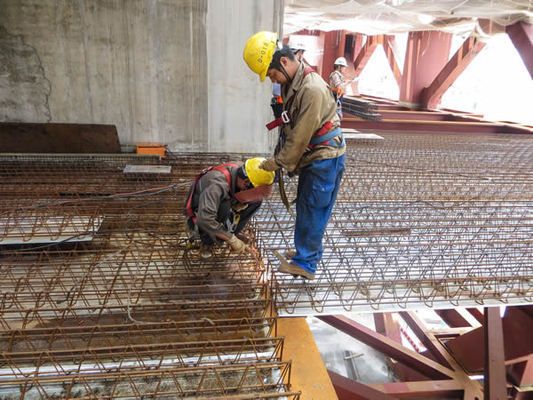

板底鋼筋綁扎

待鋪設一定面積之后，必須及時綁扎板底鋼筋，以防止鋼筋桁架側向失穩。

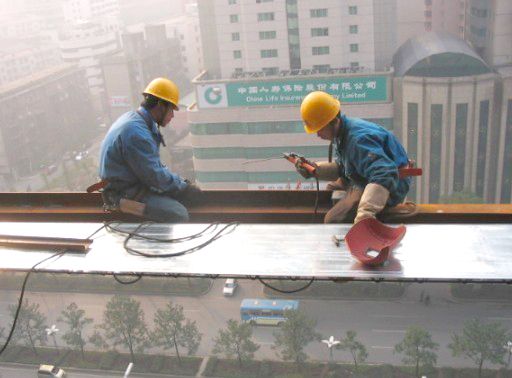

邊模板安裝

安裝時，將邊摸板緊貼鋼梁面，邊摸板與鋼梁表面每隔300mm間距點焊。

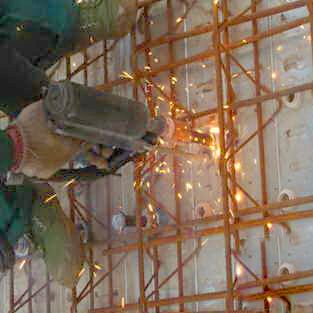

栓釘焊接

鋼筋桁架樓承板底模與母材的間隙應控制在1.0mm以內，以保證良好的栓釘焊接質量。

注意事項

施工質量

在施工過程中，需要注意連接部位的強度和剛度滿足設計要求，以承受樓板荷載和地震力等外部荷載。還需要進行質量檢查和驗收，確保施工質量符合規范和標準。

成品保護

鋼筋桁架樓承板鋪設好后，應做好成品保護，避免人為的損壞，禁止堆放雜物。

安全措施

在吊運及安裝中嚴禁用鋼絲繩直接捆綁起吊，須采取軟吊進行吊運，運輸及堆放須有足夠的支點，防止變形。

結語

通過上述步驟和注意事項，您可以對桁架樓承板的安裝有一個全面的了解。雖然我無法提供圖片，但希望這些文字描述能夠幫助您更好地掌握安裝技巧。如果您需要更多的視覺指導，建議您查閱相關的建筑施工手冊或咨詢專業的建筑工程師。
