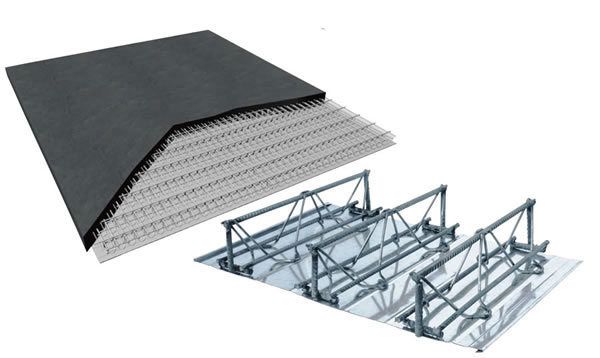

桁架樓承板是一種常見的建筑結構，用于支撐樓層的重量。在安裝過程中，需要按照設計圖紙進行鋼筋布置。鋼筋的布置通常包括主筋、次筋和分布筋等。主筋是承受主要拉力的鋼筋，次筋則是輔助主筋承受拉力的鋼筋，而分布筋則是用來分散主筋和次筋之間的壓力的。在安裝過程中，需要確保鋼筋的位置準確，以保證樓板的承載能力和穩定性。

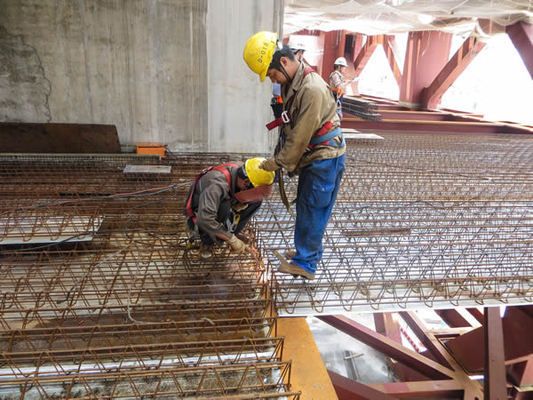

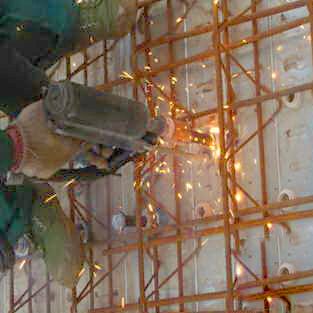

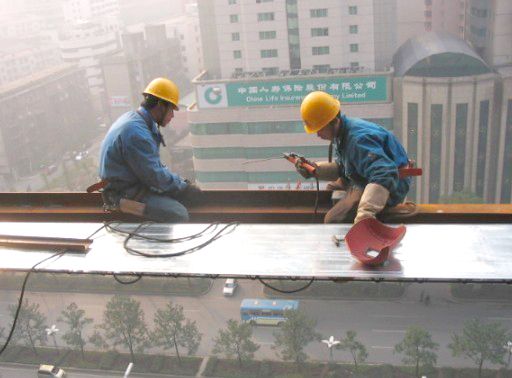

桁架樓承板安裝及鋼筋圖片

桁架樓承板安裝方法

桁架樓承板的安裝是一個精細的過程，主要包括以下幾個步驟：

施工順序：每層鋼筋桁架模板的鋪設宜從起始位置向一個方向鋪設，邊角部分最后處理；隨主體結構安裝施工順序鋪設相應各層的鋼筋桁架模板。
基準線設置：鋼筋桁架模板鋪設前，應按圖紙所示的起始位置放設鋪板時的基準線。對準基準線，安裝第一塊板，并依次安裝其它板。
模板連接：鋼筋桁架模板連接采用扣合方式，鋪板時，鋼筋桁架模板兩頭各一人，中間兩人均勻分布，待板初步扣合時中間的兩人按緊搭鉤邊，兩頭的人用力，確保板與板之間的拉鉤連接應緊密，保證澆筑混凝土?xí)r不漏漿，同時注意排板方向要一致。
平面形狀變化處理：平面形狀變化處（可將鋼筋桁架模板切割），切割前應對要切割的尺寸進行檢查，復核后，在模板上放線。可采用機械或氧割進行，切割后存在的縫隙需要用擋板焊接封堵，端部的豎向鋼筋還原就位后方可進行安裝。
跨間收尾處理：若板寬不足576mm，可將鋼筋桁架模板沿鋼筋桁架長度方向切割，切割后板上應有一榀或二榀鋼筋桁架，不得將鋼筋桁架切斷。
位置調整：嚴格按照圖紙及相應規范的要求來調整位置，板的直線度誤差為10mm，板的錯口要求小于5mm。
搭接與點焊：鋼筋桁架平行于鋼梁處，底模在鋼梁上的搭接不小于30mm，鋼筋桁架垂直于鋼梁處，模板端部的豎向鋼筋在鋼梁上的搭接長度（指鋼梁的上翼緣邊緣與端部豎向支座鋼筋的距離）不小于50mm，且應保證鍍鋅底模能搭接到鋼梁之上。鋼筋桁架模板與鋼梁平行鋪設時，當有一榀鋼筋桁架放在鋼梁中間時，應空開一定的距離鋪設下一塊板，但是兩塊板必須滿足側向搭接寬度的要求。
標高處理：標高不在同一水平面上時，低平面的鋼筋桁架模板與交接處鋼梁搭接時，需要在交接處鋼梁的腹板上焊通長角鋼。
鋼筋桁架模板固定：鋼筋桁架模板就位之后，應立即將其端部的豎向鋼筋及底模與鋼梁點焊牢固。沿長度方向?qū)㈠冧\鋼板與鋼梁點焊，焊接采用手工電弧焊，間距為300mm。
分布鋼筋綁扎：待鋪設一定面積之后，并綁扎分布鋼筋，以防止鋼筋桁架側向失穩。
洞口處理：若設計在樓板上要開洞口，施工應預留。應按設計要求設洞口邊加強筋，四周設邊模板，待樓板混凝土達到設計強度后，方可切斷鋼筋桁架模板的鋼筋及底模。
鋼筋桁架修復：若將鋼筋桁架裁斷，應采用同型號的鋼筋將鋼筋桁架重新連接進行恢復，并按圖紙要求進行補強（一般指預留的管道孔）。
保護措施：鋼筋桁架模板鋪設好后應做好保護，避免人為損壞。

鋼筋布置原則

鋼筋桁架樓承板的鋼筋布置是為了增強其承載能力和抗彎能力，確保結構的安全性和穩定性。具體的鋼筋布置方案可以根據桁架樓的設計要求和結構特點進行確定。以下是一般常見的桁架樓承板鋼筋布置的一般原則：

主筋布置：主筋是桁架樓承板中起主要承載作用的鋼筋。主筋一般沿著承板的主要受力方向布置，通常為水平方向。主筋的間距和直徑應根據設計要求和荷載計算確定，以滿足承載能力的要求。
配筋布置：配筋是為了增加承板的抗彎能力和抗剪能力。配筋一般布置在主筋之間，形成網格狀的鋼筋布置。配筋的間距和直徑也應根據設計要求和荷載計算確定。
