異形鋼結構施工方案設計流程圖概述了從初步設計到施工準備的詳細步驟。進行需求分析，確定工程規模和特殊要求。進行材料選擇和采購，確保符合設計標準。進行結構計算和設計，包括荷載分析和構件尺寸計算。制定施工計劃，包括施工順序和資源配置。進行施工過程管理，確保施工質量和安全。整個設計流程旨在確保異形鋼結構項目的順利進行和成功完成。
異形鋼結構施工方案設計流程圖
引言
異形鋼結構施工方案設計是一個復雜的過程，涉及到多個步驟和技術細節。雖然我無法直接生成流程圖，但我可以為您提供一個詳細的文字描述，幫助您了解異形鋼結構施工方案設計的基本流程。
施工前的準備工作
在開始施工之前，有幾個關鍵的準備工作需要完成：
- 施工總體部署：合理安排施工程序，引進先進的施工技術和科學的管理方法，提高施工機械化水平，合理儲備物資，確保工程需要。

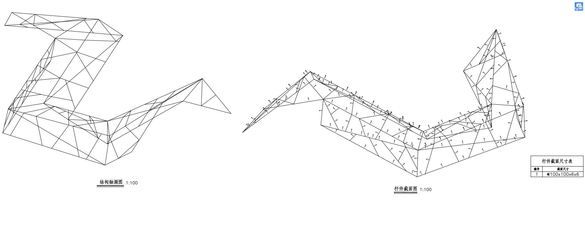

- 施工圖審查：檢查圖紙設計的深度能否滿足施工的要求，核對圖紙上構件的數量和安裝尺寸，檢查構件之間有無矛盾；對施工圖紙進行工藝審核，審查圖紙在技術上是否合理，構造是否便于施工。
- 備料和核對：根據施工圖紙計算出各種材質、規格的材料用量，提出材料計劃；按照材料計劃和材料合格證、材質單認真核對來料的規格、尺寸、重量和材質。
- 支架、模板質量控制：確保支架和模板的質量符合要求，為施工提供堅實的基礎。

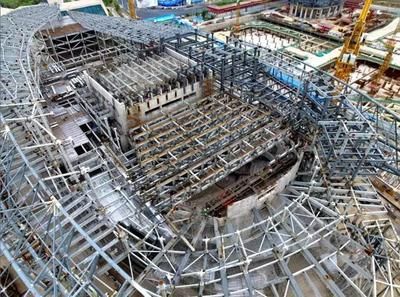

施工步驟
異形鋼結構的具體施工步驟如下：

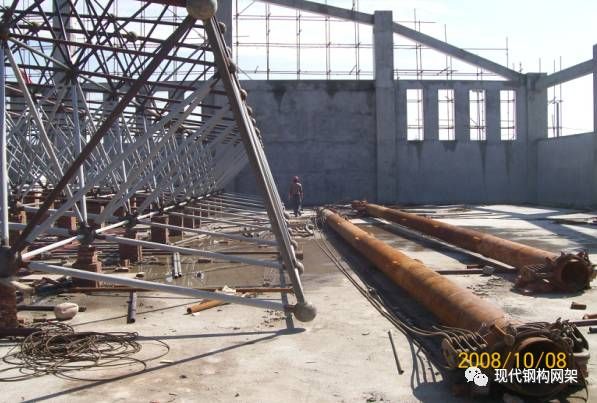

- 吊裝鋼構件：采用塔吊吊裝第一層平臺標高以下所有鋼柱、鋼梁、斜撐，按照設計及規范要求全面施工完成，對焊縫進行無損檢測，要求全部合格，反力支撐平臺采用型鋼臨時支撐牢固。
- 安裝中心芯柱及限位裝置：采用塔吊安裝中心芯柱及安裝芯柱限位裝置，芯柱高度應滿足安裝自制桁架式吊裝平衡臂的高度要求；同時，用于芯柱提升的手拉葫蘆及千斤頂就位。
- 安裝旋轉體：安裝旋轉體，旋轉體與芯柱間設置軸承傳動承，保證平衡和靈活。
- 安裝桁架式吊裝平衡臂及提升裝置：安裝桁架式吊裝平衡臂及相應提升裝置，調整水平度和垂直度，驗收合格后投入使用。
- 重復步驟直至完成所有平臺的鋼構件安裝工作：依次重復上述步驟，直至完成所有平臺的鋼構件安裝工作。
- 桁架式吊裝平衡臂逐漸縮短：桁架式吊裝平衡臂隨著結構截面變化而逐漸縮短；每層鋼構件吊裝完成后應隨之搭設鋼管腳手架平臺，為焊接工作提供操作平臺。
結語
以上就是異形鋼結構施工方案設計的基本流程。請注意，具體的施工方案可能會因項目具體情況而有所不同。在實際操作中，應嚴格按照設計圖紙和相關規范進行施工，確保工程質量和安全。
