異形梁圖片大全高清（異形梁在現代橋梁中的應用）

異形梁，即非傳統矩形截面的橋梁結構，因其獨特的幾何形狀而具有顯著的力學特性。在現代橋梁工程中，異形梁的應用日益廣泛，它們不僅能夠提供更好的承載力和抗彎性能，還能增加結構的美觀性。本文將介紹幾種常見的異形梁類型及其在橋梁設計中的實際應用，并探討這些設計如何滿足現代橋梁工程的需求。

異形梁圖片大全高清

異形梁的定義與應用

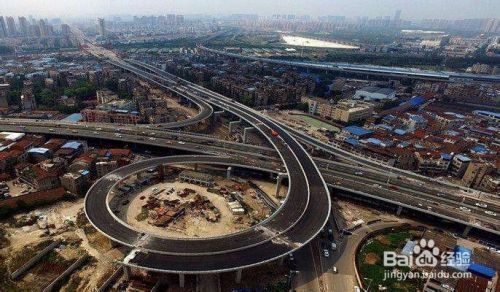

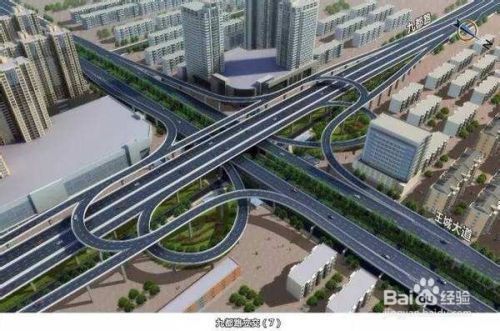

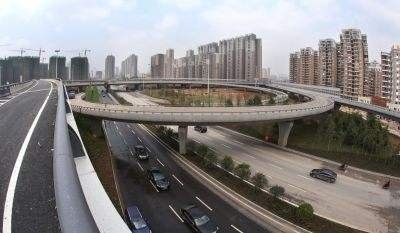

異形梁是指在平面形狀上呈現不規則的梁結構，它們通常用于特殊的建筑或橋梁設計中，以滿足特定的功能需求或美學要求。在橋梁設計中，異形梁可能出現在主線與匝道分流和合流的部位，這些結構在平面上形狀類似褲衩，因此俗稱“褲衩梁”。異形梁的設計和施工需要考慮多種因素，包括結構的穩定性、材料的使用效率、施工周期以及美觀性等。

異形梁設計的關鍵點

在設計異形梁時，設計人員需要與線路專業的工程師進行溝通，盡量簡化橋梁結構，避免出現過于怪異的形狀。設計要點包括對梁的結構布置進行合理設計，保證箱室之間的距離在標準范圍內，考慮橋墩受力的合理性，以及在橋梁寬度變化時設置腹板以實現橋面受力的合理性。

異形梁的結構計算

異形梁的結構計算包括縱向計算和橫向計算。縱向計算通常借助軟件對直線梁進行模擬，計算各橋墩的總體受力情況。橫向計算則涉及橫梁兩側頂?shù)装遄兒穸蔚氖芰Ψ治觯约跋淞嚎缰卸蔚氖芰η闆r。此外，還需要對結構的細部進行科學計算，如支座的布置、橫梁支座間距較大的情況下的鋼筋加強等。

異形梁的創新技術

在現代橋梁建設中，異形梁的設計和施工也在不斷創新。例如，黃茅海跨海通道項目首次構建了雙曲面異形索塔設計-施工一體化技術體系，研發了獨柱式異形索鋼筋和木制模板數字化設計、工業化制造、裝配式拼裝及精準安裝控制技術。這些技術創新提高了索塔建設速度，優化了施工效率，并推動了國產單北斗設備及軟件在跨海橋梁工程中的應用。
