幕墻鋼架圖紙是建筑施工中的重要文件，它詳細描述了鋼架的尺寸、規格和安裝要求。要正確解讀這些圖紙，需要掌握一些基本技巧：仔細閱讀圖紙中的標題欄和圖例，了解各個符號的含義；關注標注尺寸的線條和標記，它們通常位于圖紙的上方或下方；注意圖紙上的單位，如毫米、厘米等，確保理解其含義；如果有疑問，及時與設計師或工程師溝通，獲取準確的信息。通過這些方法，可以有效地理解和使用幕墻鋼架圖紙，確保施工順利進行。

如何查看幕墻鋼架圖紙中的尺寸

查看幕墻鋼架圖紙中的尺寸是一項重要的技能，特別是在施工和設計過程中。以下是一些步驟和技巧，幫助你更好地理解和查看幕墻鋼架圖紙中的尺寸：

1. 了解圖紙的基本組成部分

• 目錄：列出圖紙的所有部分，幫助你快速找到需要的部分。
• 設計說明：提供項目的總體要求和技術參數。
• 立面圖：顯示建筑物的外部立面，幫助你了解幕墻的整體外觀。
• 平面圖：顯示每一層的平面布局，幫助你了解幕墻在各層的分布。
• 大樣圖：詳細展示特定部位的構造細節。
• 節點圖：展示關鍵節點的詳細做法。

2. 識別圖紙中的尺寸標注

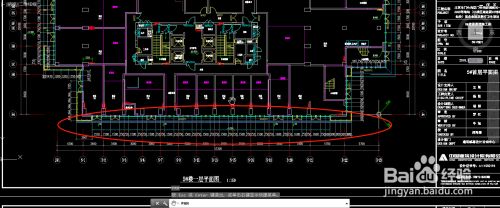

• 平面圖：在平面圖中，尺寸通常標注在各個幕墻豎梃和面板的邊緣。這些尺寸幫助你了解幕墻在平面上的布局和大小。
• 立面圖：在立面圖中，尺寸標注在不同高度和位置的幕墻部件上，幫助你了解幕墻的立面造型和高度。
• 大樣圖和節點圖：這些圖中會詳細標注各個部件的具體尺寸，包括厚度、寬度、高度等。

3. 理解尺寸標注的符號和術語

• 焊縫尺寸：在鋼結構圖中，焊縫的尺寸通常包括焊腳尺寸和焊縫長度。例如，普通式肢背焊縫長度會標注在圖中。
• 截面尺寸：在鋼結構截面圖中，尺寸通常表示為四個數字的乘積，例如 HW、HM 或 HN。這四個數字分別是截面高度 h、翼緣寬度 b、腹板厚度 t1 和翼緣厚度 t2。例如，HM550x300x11x18 表示中翼緣 H 型鋼的截面高度為 550 毫米，翼緣寬度為 300 毫米，腹板厚度為 11 毫米，翼緣厚度為 18 毫米。

4. 結合多視圖查看

• 平立面圖對照：通過平立面圖的對照，可以更好地理解幕墻的空間關系。例如，平面圖顯示了幕墻的水平布局，而立面圖顯示了幕墻的垂直布局。
• 剖面圖：剖面圖可以幫助你了解幕墻內部的構造和層次關系。通過剖面圖，你可以看到幕墻的不同層次和材料的組合。

5. 使用三維想象能力

• 空間想象：查看幕墻圖紙時，需要具備一定的空間想象能力。通過平面圖、立面圖和剖面圖的結合，可以在腦海中構建出幕墻的三維模型。
• 現場結合：如果可能的話，結合現場實際情況查看圖紙，可以幫助你更好地理解圖紙中的尺寸和構造。

6. 參考相關標準和規范

• 國家標準：查看幕墻鋼架圖紙時，可以參考相關的國家標準和行業規范，確保尺寸標注符合要求。

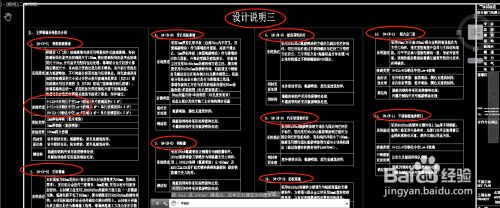

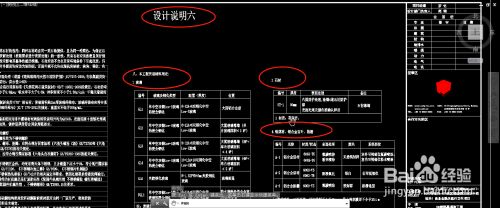

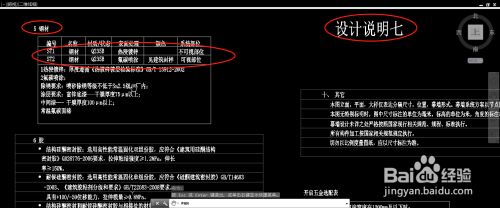

• 設計說明：仔細閱讀設計說明，了解項目的技術要求和特殊說明。

通過以上步驟和技巧，你可以更有效地查看和理解幕墻鋼架圖紙中的尺寸，從而確保施工和設計的準確性。
