桁架拼裝放樣圖是一種用于指導桁架結構組裝的圖紙，它詳細展示了桁架各部件的尺寸、位置和連接方式。這種圖紙對于確保桁架結構的質量和穩定性至關重要。在制作桁架拼裝放樣圖時，需要根據實際工程需求和設計要求進行繪制。桁架拼裝放樣圖包括以下內容：1. 桁架結構的基本參數，如跨度、高度、材料類型等；2. 桁架各部件的尺寸和形狀，如桿件長度、截面尺寸、角度等；3. 桁架各部件之間的連接方式，如焊接、螺栓連接等；4. 桁架的安裝順序和方法，以確保結構的穩定性和安全性。

桁架拼裝放樣圖

概述

桁架是一種常見的結構形式，廣泛應用于建筑、橋梁等領域。桁架的拼裝放樣圖是指導桁架制作和安裝的重要圖紙，它包含了桁架的所有關鍵尺寸和細節，是確保桁架結構準確性和安全性的基礎。以下是關于桁架拼裝放樣圖的一些詳細信息。

制作過程

在制作桁架之前，需要根據施工圖紙所注明的各種材料規格尺寸組織原材料。這些材料的機械性能、化學成分及其他技術指標應符合現行的國家規范和部頒標準。對復查合格的各種板材、管材進行平直矯正預處理，檢查符合有關規范要求后分類堆入整齊，掛牌標明規格，品種，轉入下道工序領料、放樣、下料。

放樣與下料

放樣是根據施工詳細圖紙、制作工藝、工序流程和桁架橋拼接工藝圖，放足尺寸大樣，確定廠內分段制作長度，編制好下料構件明細表，注明尺寸、放足一、二類焊縫所需的坡口余量和焊接收縮余量，同時做好樣板。質檢人員對每道工序進行檢查，檢查合格后方能轉入下道工序劃線下料。

拼裝與焊接

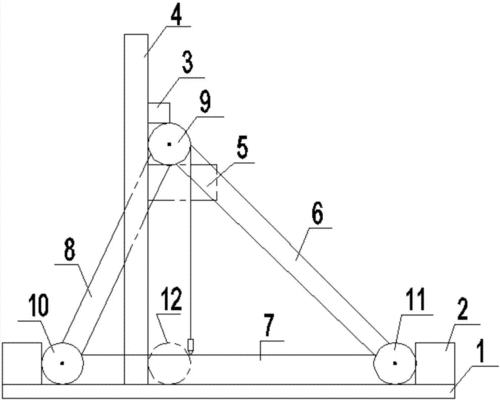

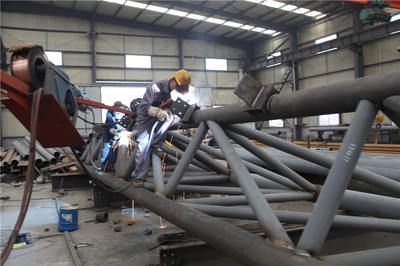

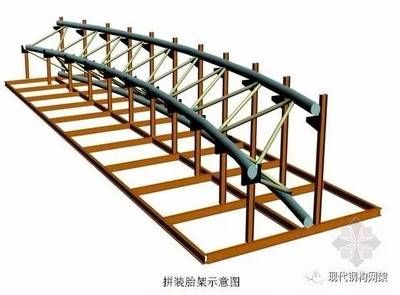

拼裝過程中，首先拼接兩片下承式全焊接Q235b鋼管桁架，根據1:1大樣，拼搭1/2拼裝鋼平臺。立模時，用水平儀測平，搭焊靠模，立模完成后，由質檢部門復核認可后進行桁架拼接，經專職質檢員按圖紙檢驗合格進行各分段鋼管的焊接，經矯正焊接變形后，進行工廠預整拼。預整拼時，確定拉桿與風撐的具體尺寸位置，在每個節點處焊上節點板并組焊有關構件。焊接結束后對所有焊縫進行100%超聲波探傷檢查，主要部件進行X光拍片檢查。

安裝準備

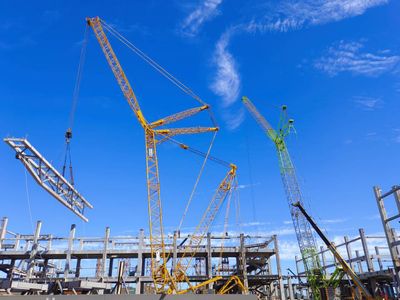

在桁架拼裝及安裝準備階段，需要在東橋臺后引道及邊跨上沿縱向鋪設枕木及鋼軌，并設置4部電動軌道小車。鋼桁架構件在工廠加工制作后運至現場，在東引道上拼裝、焊接成整體結構。對桁架加設臨時支撐、加固桿件，防止桁架因受力條件改變及移運、起吊而引起桁架變形。采用千斤頂或倒鏈將桁架起吊、擱置在軌道小車上，后端（東側）擱置位置可在桁架設計支承點附近，前端（西側）擱置點距端部10m左右。
