本文作者:韶關鋼結構設計

桁架筋驗收標準(桁架筋幾何尺寸檢驗標準)

桁架筋驗收標準主要涉及對桁架筋的幾何尺寸進行檢驗。這些標準包括桁架筋的直徑、長度、間距等關鍵參數,以確保其滿足設計要求和施工規范。在驗收過程中,需要對桁架筋的直徑進行測量,確保其符合設計要求;還需要檢查桁架筋的長度和間距是否符合規定,以保證其結構的穩定性和安全性。還需要注意桁架筋的材質和表面質量,確保其具有良好的抗拉強度和耐久性。

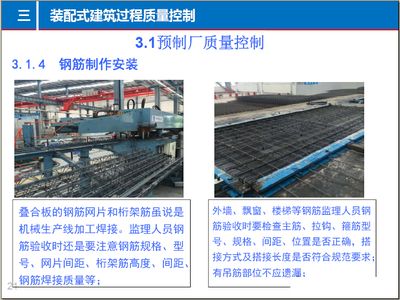

桁架筋驗收標準(桁架筋幾何尺寸檢驗標準) 結構框架設計 第1張

桁架筋驗收標準

桁架筋的驗收標準主要包括以下幾個方面:

1. 材料檢驗

  • 材料合格證和出廠檢驗報告:首先需要檢查鋼筋的產品合格證、出廠檢驗報告以及標示等文件,以確保所使用的材料符合相關的質量標準。
  • 力學性能檢驗:鋼筋進場時,應按現行國家標準《鋼筋混凝土用熱軋帶肋鋼筋》GB1499等的規定抽取試件作力學性能檢驗,其質量必須符合有關標準的規定。

2. 工序檢驗

  • 鋼筋隱蔽工程驗收:在澆筑混凝土之前,應進行鋼筋隱蔽工程驗收,其內容包括縱向受力鋼筋的品種、規格、數量、位置等;鋼筋的連接方式、接頭位置、接頭數量、接頭面積百分率等;箍筋、橫向鋼筋的品種、規格、數量、間距等;預埋件的規格、數量、位置等。
  • 鋼筋加工質量:鋼筋加工應按批次進行檢查,以保證加工質量的穩定性和可靠性。檢查內容包括鋼筋的形狀和尺寸是否符合設計要求,以及加工過程中的偏差是否在允許范圍內。

3. 出廠檢驗

  • 幾何尺寸和構造尺寸:桁架樓承板的幾何尺寸及鋼筋桁架的構造尺寸是否滿足要求。
  • 鋼筋桁架模板的型號、編號、梁上位置:每個部位鋼筋桁架模板的型號、編號、梁上位置是否與圖紙相符。
  • 支座豎筋及板邊在鋼梁上的搭接長度:支座豎筋及板邊在鋼梁上的搭接長度是否滿足要求。
  • 支座豎筋、板端、板邊及邊模的焊接:支座豎筋、板端、板邊及邊模是否與鋼梁或栓釘焊接牢固。
  • 預留洞口位置:預留洞口位置是否在允許偏差范圍內。

4. 質量控制

  • 鋼筋貯存和運輸:鋼筋應存放在干燥、通風、無腐蝕性氣體和污染物的環境中,不得與腐蝕性物質接觸。在運輸過程中應采取防止損壞和銹蝕的措施。
  • 鋼筋彎折和彎鉤:鋼筋的彎折和彎鉤應符合設計要求,例如箍筋彎鉤的彎折角度對一般結構不應小于90度,對有抗震等要求的結構應為135度。

通過上述標準和流程,可以有效地保證桁架筋的質量,確保建筑物的安全性和穩定性。

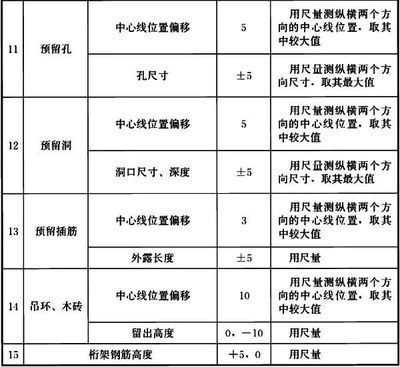

桁架筋驗收標準(桁架筋幾何尺寸檢驗標準) 結構框架設計 第2張

桁架筋力學性能檢測方法

鋼筋隱蔽工程驗收要點

鋼筋貯存環境要求規范

桁架筋幾何尺寸檢驗標準
