桁架受力（桁架受力狀態由桁架構件之間的受力狀態計算方法）

桁架受力狀態是指桁架結構在受到外力作用時，各構件之間的相互作用和相互影響。這種受力狀態的計算方法主要包括以下幾種：，，1. 靜力分析法：通過計算桁架結構的幾何參數和材料屬性，得出桁架在受力狀態下的應力分布和變形情況。這種方法適用于桁架結構較為簡單、受力情況較為穩定的場合。，，2. 動力分析法：通過對桁架結構進行動力響應分析，得出其在受到外部激勵（如風荷載、地震荷載等）作用下的位移、加速度等動態響應特性。這種方法適用于桁架結構需要承受復雜載荷或需要進行疲勞壽命預測的情況。，，3. 有限元分析法：通過建立桁架結構的有限元模型，采用數值計算方法求解其受力狀態。這種方法可以模擬桁架結構的復雜幾何形狀和材料特性，具有較高的精度和可靠性。

桁架受力分析

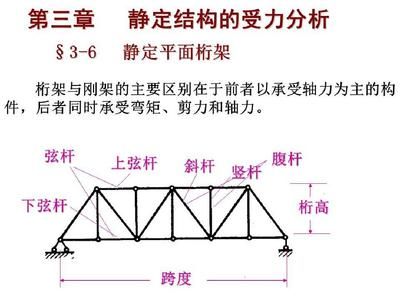

桁架是一種利用直線構件連接而成的結構體系，具有較高的剛度和承載力。桁架由多個直線構件組成，這些構件通常為鋼管或鋼桿，而連接節點通常使用螺栓或焊接固定。

桁架的受力情況

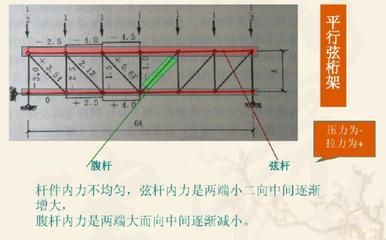

桁架結構可以通過角節點和管節點連接構件，構件通過節點受到張力、壓力、彎曲力等多種力的作用。在不同應力狀態下，桁架受力情況具有以下特點:

張力受力狀態: 在長度方向上拉力作用下，框架各部分之間拉伸時，桁架的受力狀態處于張力受力狀態。
壓力受力狀態: 在長度方向上壓力作用下，框架各部分之間壓縮時，桁架的受力狀態處于壓力受力狀態。
彎曲受力狀態: 在桁架結構承受不均勻的荷載作用下，桁架可以扭曲或彎曲，此時桁架的受力狀態處于彎曲受力狀態。

桁架受力分析步驟

桁架各部分之間的受力關系相對獨立，因此設計時應該按照其受力狀態計算，計算主要包括以下幾個步驟:

根據桁架受力特點計算荷載，荷載包括靜載荷和動載荷。
確定桁架在受力狀態時所處的應力狀態，以此計算構件的強度和是否能夠滿足設計要求。
計算橋面板受力情況并確定橋梁的抗彎承載能力。
確定節點的地震承載能力，確定節點連接方式和固定方式。

理想桁架的假定條件

為了簡化計算，在取桁架的計算簡圖時，作如下三個方面的假定:

桁架的結點都是光滑的鉸結點。
各桿的軸線都是直線并通過鉸的中心。
荷載和支座反力都作用在鉸結點上。

桁架內力計算方法

桁架結構的內力計算方法主要有結點法、截面法、聯合法:

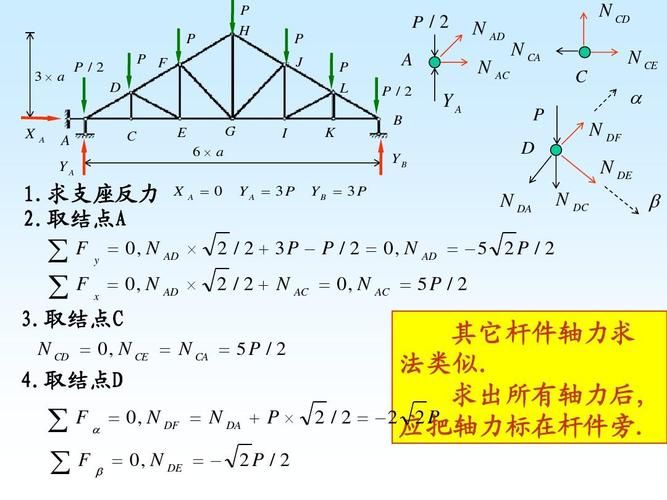

結點法: 適用于計算簡單桁架。
截面法: 適用于計算聯合桁架、簡單桁架中少數桿件的計算。
聯合法: 在解決一些復雜的桁架時，單獨應用結點法或截面法往往不能夠求解結構的內力，這時需要將這兩種方法進行聯合應用，從而進行解題。

零桿判斷

在計算桁架的內力時，常見的幾種情況可以使計算簡化:

不共線的兩桿結點，當結點上無荷載作用時，兩桿內力為零。
由三桿構成的結點，當有兩桿共線且結點上無荷載作用時，則不共線的第三桿內力必為零，共線的兩桿內力相等，符號相同。
由四根桿件構成的K型結點，其中兩桿共線，另兩桿在此直線的同側且夾角相同，當結點上無荷載作用時，則不共線的兩桿內力相等，符號相反。

通過以上分析可知，桁架的受力狀態由桁架構件之間的受力特點決定。需要設計者根據桁架受力情況進行全面的考慮，才能保證桁架的結構強度和穩定性。
