桁架制作工藝流程圖概述了從原材料準備到成品交付的整個制作過程。材料如鋼材、鋁材等被采購并檢驗合格后入庫。根據設計圖紙進行切割和加工，形成初步的桁架結構。對桁架進行焊接、打磨和涂裝處理，確保其表面光滑且無瑕疵。將完成的桁架進行質量檢查，確認符合標準后打包發貨。整個流程旨在確保桁架的質量和安全性，滿足工程需求。

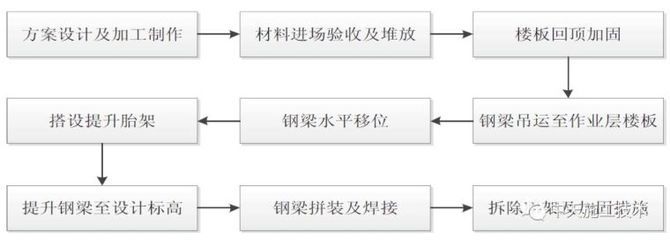

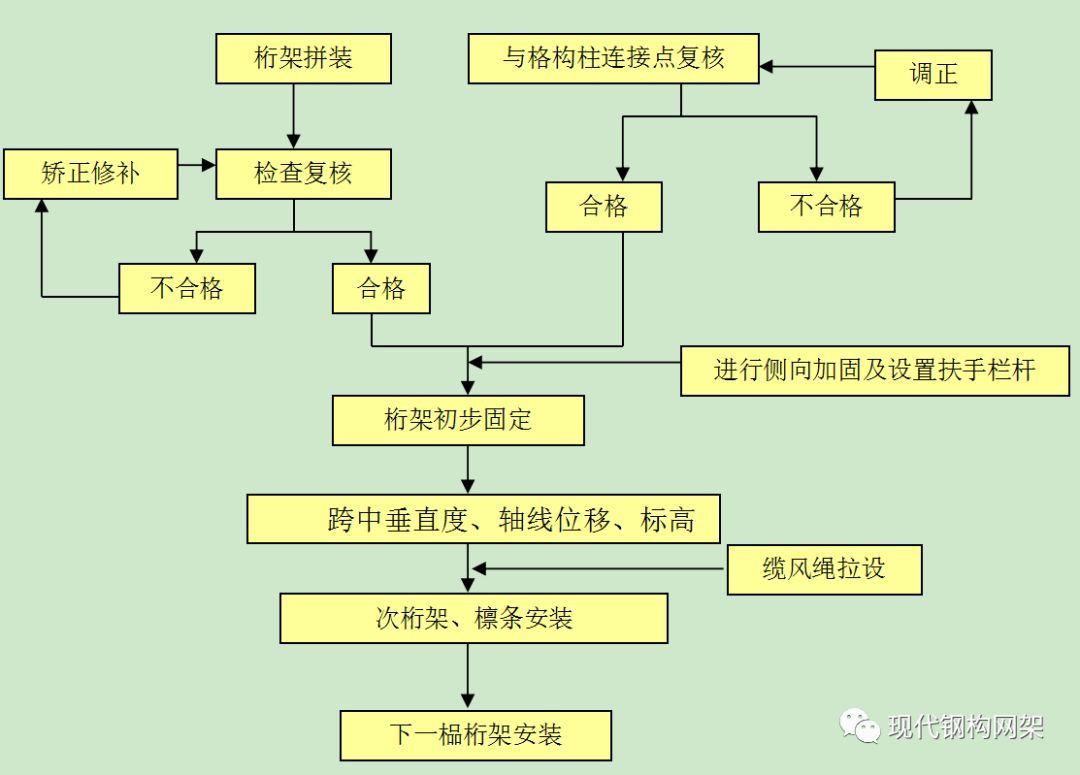

桁架制作工藝流程圖

桁架制作的基本流程

雖然我無法直接生成圖片，但是我可以為您提供桁架制作的文字版工藝流程，您可以根據這些信息自行繪制流程圖。

1. 準備階段

場地準備：清理場地，確保地面平整，無大的溝坑。

材料準備：根據設計要求，準備好所需的材料，如圓管、C型鋼、Z型鋼等。

2. 結構搭建

底座安裝：在地上大致的位置擺好四個底座，調節好下面的支腿，使之在一個水平面。

斜支撐安裝：在四個角上的底座的外側插入斜支撐底下的部分，每個角上插2根，總計8根。

反頭固定：把反頭用螺絲固定在底座上，注意反頭的旋轉方向要和圖中標注的一致。

方套安裝：在反頭上套好方套。

橫梁連接：把橫梁在地面上連接起來。

橫梁對接：把橫梁的兩端分別和兩側的兩個方套對接鏈接好，此時橫梁部分在地面上都組裝完畢。

立柱桁架連接：把立柱桁架平躺著連接好，然后把其中一端擰在反頭上，另一端擰上橫擔，同時把吊掛葫蘆和橫擔鏈接好，葫蘆的作用是用來提升下面的橫梁桁架。

3. 桁架豎立

豎立立柱桁架：多個人一起把立柱桁架慢慢豎起來，注意不要用力太大把立柱推到，然后固定好反頭上面的螺絲。

橫梁提升：立柱豎起后，把吊掛葫蘆下面的掛鉤通過吊帶鉤住下面的橫梁；4個人一起慢慢拽動吊掛葫蘆把橫梁拉起到人的頭部左右位置。

設備安裝：在橫梁上面裝好燈光音響設備。

高度調整：4個人在一起拽動吊掛葫蘆到預定高度停止。

斜支撐固定：把斜支撐的一端和立柱擰緊，另外一端和底座的橫支撐擰緊，這樣鋁合金架就搭建完成了。

4. 檢查與維護

檢查螺絲：檢查所有螺絲是否擰緊，防止滑扣。

維護與保養：定期對桁架進行檢查和維護，確保其安全性和穩定性。

以上就是桁架制作的基本工藝流程。如果您需要更詳細的流程圖，建議您咨詢專業的桁架制造商或查閱相關的工程技術文獻。
