桁架樓承板是一種用于建筑施工的預制構件，它通過焊接或螺栓連接的方式固定在建筑結構上。安裝方案設計是確保桁架樓承板正確、安全地安裝在指定位置的關鍵步驟。以下是桁架樓承板安裝方案設計的一般步驟：，，1. 準備工作：包括檢查現場條件、準備工具和材料、制定詳細的作業計劃等。，2. 定位與標記：根據建筑設計圖紙，確定桁架樓承板的安裝位置，并在地面上進行標記。，3. 安裝基礎：按照設計要求，對地面進行平整處理，并設置支撐系統以穩定桁架樓承板。，4. 吊裝與定位：使用起重機或其他吊裝設備將桁架樓承板吊起，并準確放置到預定位置。，5. 連接與固定：使用焊接或螺栓將桁架樓承板與建筑結構牢固連接。，6. 檢查與驗收：完成安裝后，進行全面檢查，確保桁架樓承板的位置、角度和連接都符合設計要求。，，桁架樓承板安裝方案設計需要綜合考慮施工環境、技術要求和安全因素，以確保施工順利進行并達到預期效果。
以下是一個桁架樓承板安裝方案設計：
一、工程概況
首先需要對工程的基本情況進行了解，包括建筑的用途（如廠房、民用住宅等）、建筑結構類型、樓層數、建筑面積等信息，以便確定桁架樓承板的安裝要求和整體規劃。
二、安裝前準備
- 材料準備
- 根據設計要求，確保鋼筋桁架樓承板的型號、規格、數量準確無誤。檢查桁架的尺寸、鋼筋的直徑和間距等是否符合設計標準。例如，桁架的高度、底模的厚度等參數都要滿足工程要求。材料應具有質量合格證明文件，如產品合格證、檢測報告等 。
- 準備好輔助材料，如鉚釘、焊條、封邊條等，并且保證其質量和數量滿足施工需求。
- 工具準備
- 配備必要的安裝工具，如電焊機、鉆孔機、鉚釘槍等。檢查工具的性能是否良好，確保能夠正常使用。例如，電焊機的焊接電流是否穩定，鉆孔機的鉆頭是否鋒利等。
- 準備好測量工具，如經緯儀、水準儀、鋼尺等，用于在安裝過程中進行定位和測量。
- 人員準備
- 組織專業的安裝施工隊伍，施工人員應具備相關的安裝經驗和技能。對施工人員進行技術交底和安全培訓，使其熟悉安裝流程、質量標準和安全注意事項。
- 明確各施工人員的職責，如桁架樓承板的吊運人員、安裝人員、焊接人員等，確保施工過程有序進行。
- 現場準備

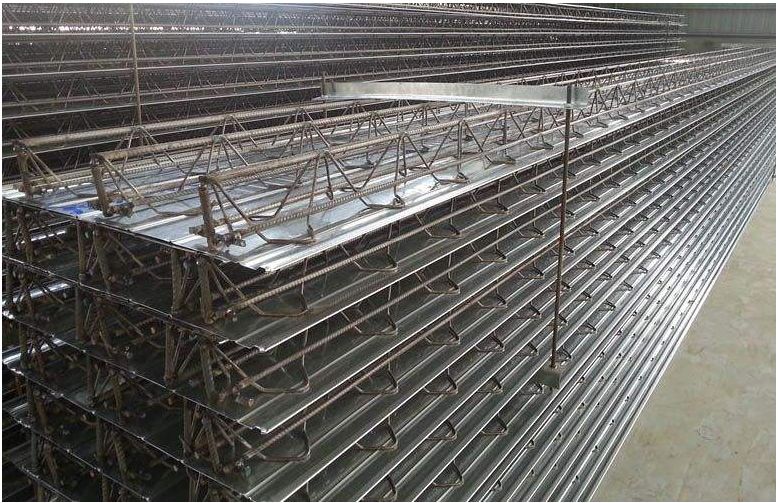

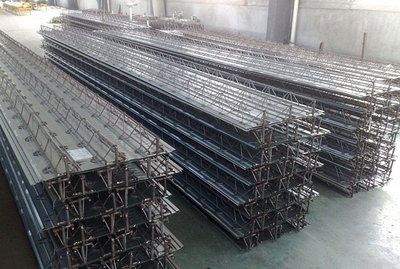

- 在施工現場設置材料堆放區，堆放區應平整、堅實，并有防雨、防潮措施。按照不同型號和規格對桁架樓承板進行分類堆放，便于取用。
- 清理施工現場，確保安裝現場無雜物、障礙物等影響安裝的因素。對安裝區域的鋼梁、柱等結構進行檢查，確保其表面平整、無變形等缺陷，若有問題應及時處理。
三、安裝流程
（一）基準線設置
- 根據設計圖紙中樓承板的鋪設方向，在鋼梁上準確地放出基準線（點）。基準線是后續安裝樓承板的重要依據，其精度直接影響樓承板的安裝質量。
- 對于平面施工，每層鋼筋桁架樓承板的鋪設宜根據施工圖起始位置向一個方向鋪設，最后處理邊角部分；對于立面施工，應隨主體結構安裝施工順序鋪設相應各層的鋼筋桁架樓承板 。
（二）樓承板吊運與就位
- 使用合適的起重設備（如塔吊、汽車吊等）將桁架樓承板吊運至安裝樓層。在吊運過程中，應確保樓承板平穩，避免碰撞和晃動，防止樓承板變形或損壞。
- 將吊運到位的樓承板按照基準線進行初步就位。樓承板的端部應與鋼梁的位置相對應，確保桁架端部伸入鋼梁的長度符合設計圖紙要求，且不小于50mm，另一端伸入梁內的長度也應不小于50mm 。
（三）樓承板固定
- 樓承板初步就位后，進行臨時固定。在桁架兩端使用輔助定位件（如木模板臨時定位），保證樓承板模板搭接距離為20mm，然后對鋼支架進行點焊，固定樓承板的位置。支架固定后，可拆除輔助定位木模板重復使用 。
- 沿板寬度方向?qū)⒌啄Ｅc鋼梁點焊，焊接采用手工電弧焊，間距不大于300mm。同時，將樓承板端部的豎向鋼筋及底模與鋼梁點焊牢固，確保樓承板與鋼梁的連接可靠，防止在后續施工過程中出現位移 。
- 鋪設一段樓承板后（如每鋪設一定面積），應在每塊樓承板模板搭接處每隔200mm鉆孔，并用鉚釘固定，保證模板搭接處連接可靠。采用可靠的填縫措施，保證樓承板模板、框架梁周圍不漏漿。模板和框架梁周圍的間隙可用封邊條或枯木模板填充 。
（四）鋼筋工程

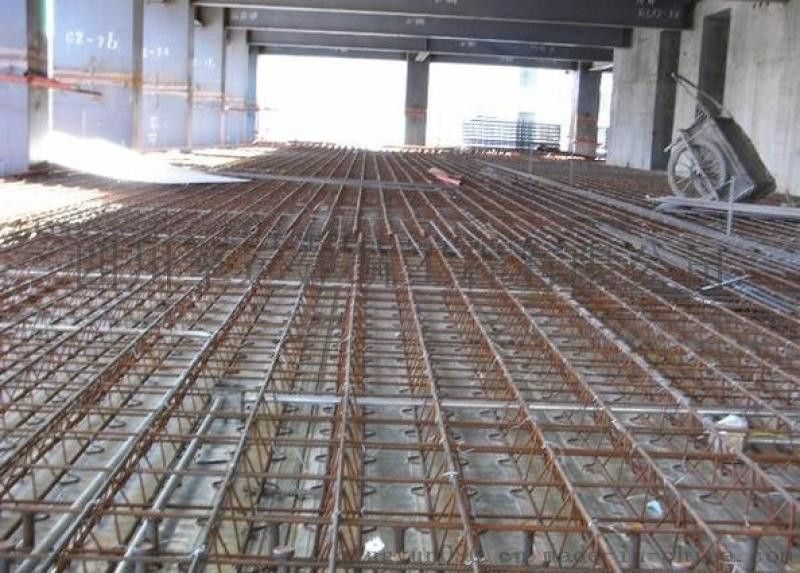

- 待鋪設一定面積之后，必須及時綁扎板底鋼筋，以防止鋼筋桁架側向失穩。按照設計要求設置樓板支座連接筋、加強筋及負筋等附加鋼筋。
- 在樓板開孔處，應按設計要求設洞口邊加強筋，四周設邊模板，待樓板混凝土達到設計強度后，方可切斷鋼筋桁架樓承板的鋼筋及底模 。
（五）臨時支撐設置
- 根據設計要求和施工實際情況，在適當位置設置臨時支撐。如在混凝土剪力墻處應設置臨時支撐或支撐角鋼，在大跨度的樓承板區域，為防止樓承板變形過大，也需要設置臨時支撐。
- 臨時支撐應確保穩定、可靠，支撐的間距、高度等參數應符合設計要求。在樓承板安裝過程中，要經常檢查臨時支撐的狀態，如有松動、變形等情況應及時調整或更換。
（六）栓釘焊接
- 鋼筋桁架樓承板底模與母材的間隙應控制在1.0mm以內，以保證良好的栓釘焊接質量。
- 按照設計要求進行栓釘焊接，焊接時要注意焊接工藝參數的選擇，如焊接電流、焊接時間等，確保栓釘焊接牢固。同時，要對栓釘焊接質量進行檢驗，包括栓釘?shù)母叨?aiso >、
