桁架加固方案圖解是一種用于展示桁架結構加固過程的圖形化工具。它通過詳細的圖紙和文字說明，展示了桁架加固的步驟、材料選擇、施工方法以及預期效果。這種圖解不僅可以幫助工程師和施工人員更好地理解加固方案，還可以為業主和設計師提供直觀的參考。

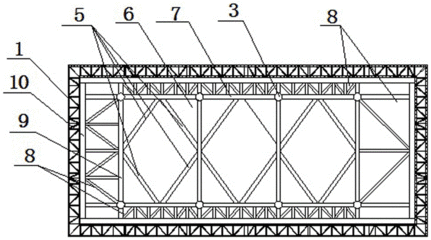

桁架加固方案圖解圖片

概述

桁架是一種常見的結構形式，廣泛應用于建筑、橋梁等領域。由于長期使用或其他因素，桁架可能會出現損壞或需要增強其承載能力。因此，了解和掌握桁架加固的方法對于確保結構安全至關重要。以下是幾種常見的桁架加固方案及其圖解描述。

補加新鋼板或角鋼、槽鋼

這是一種常見的加固方法，通過在原有桿件上補加新鋼板或角鋼、槽鋼，加大桿件截面，從而提高桁架的承載能力。加固時，新舊材料可以通過螺栓鉚接或焊接的方式結合在一起，共同受力。需要注意的是，當采用栓接時，每個截面上最多一次只開兩個栓孔，且相鄰兩截面距離不小于被加固桿件高的2倍。

在桿件底下加設加勁桿件

這種方法通過在桿件底下加設加勁桿件，或者增強各桿件截面間的聯系，來提高桁架的穩定性。加勁桿件可以是額外的鋼材，它們通過焊接或螺栓連接到現有結構上，以增加結構的整體剛性和承載能力。

在結合處用貼板拼接或加置短角鋼

在桁架的結合處，可以通過貼板拼接或加置短角鋼的方法進行加固。這種方法適用于局部加固，通過增加結合處的強度，防止裂縫擴展或進一步損壞。

增設補充鋼梁

當整個結構強度下降，導致鋼桁架橋承載能力不足時，可以通過增設補充鋼梁的方法進行加固。這些補充鋼梁可以裝在原有各梁之間，或者緊靠在原有各梁的旁邊，以提高整體承載能力。

體外預應力體系加固

這是一種先進的加固方法，通過在桁架的外部設置預應力體系，對結構進行加固。預應力施加在下弦桿下?lián)虾蟮慕孛嫘涡闹拢@種方法對橋下凈空的影響較小，施工方便，但需要注意預應力鋼索的防銹工作。

在橋孔中間添建橋墩

在不影響排洪和通航的情況下，可以在橋孔中間添建橋墩，縮短跨徑，減小桁架桿件的負荷。這種方法可以有效提高桁架的承載能力和穩定性，但需要注意對原有桁架或板梁桿件在新橋墩上這一部分的應力加大，因此必須在新橋墩頂?shù)纳喜拷Y構中加置豎桿及必要的斜桿。

結語

以上加固方法均需根據實際情況和設計要求進行選擇和實施。在實際操作中，應由專業工程師進行詳細的設計和計算，確保加固方案的安全性和有效性。
