桁架結構是一種常見的工程結構形式，由上弦和下弦以及連接它們的支撐組成。在分析桁架的穩定性時，需要考慮其幾何形狀、材料屬性、載荷分布等因素。本摘要將簡要介紹桁架的示意圖，并概述桁架穩定性分析的關鍵步驟和方法。通過繪制桁架的示意圖來理解其基本構造；討論影響桁架穩定性的主要因素，如材料的彈性模量、截面特性、荷載類型等；介紹常用的穩定性分析方法，包括靜力平衡條件、能量法、有限元分析等。這些內容旨在為工程師提供一個關于桁架穩定性分析的基礎框架。

桁架上弦下弦示意圖

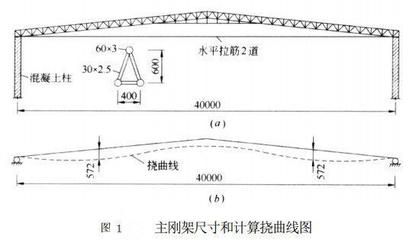

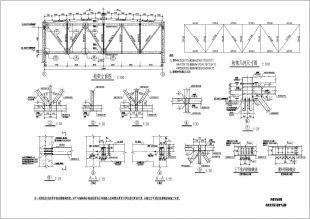

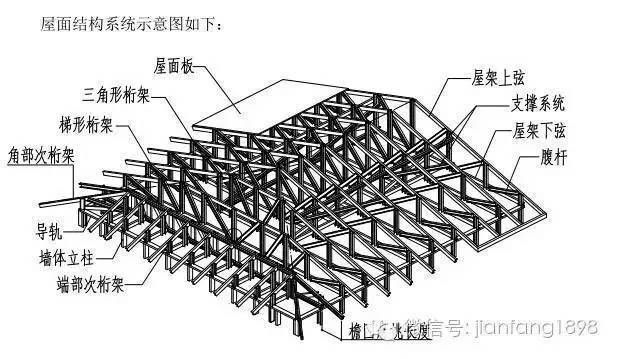

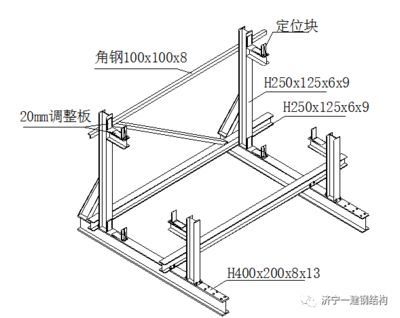

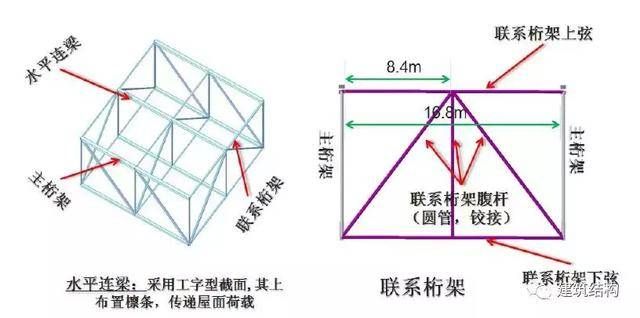

桁架是一種常見的結構形式，它由上弦、下弦和腹桿組成。上弦是位于頂部的橫向構件，而下弦則是位于底部的橫向構件。這些構件有助于將桁架的受力傳遞到支撐結構上，確保整個結構的穩定性和承載能力。腹桿是連接上弦和下弦的斜向或豎向構件，它們?cè)阼旒苤衅鸬街匾淖饔茫瑤椭鷤鬟f和分散荷載。

桁架上弦下弦的區別

在鋼結構中，上弦是對鋼結構中，網架結構、桁架結構、以及一些管架中，上部的桿件的稱呼名詞。例如鋼柱的，上翼緣、下翼緣、腹板，多用于網架結構。例如三角形、梯形的屋架，上面兩根（俗話叫八字梁）就叫上弦，下面那根水平的叫下弦。屋架、桁架的上弦是壓桿，下弦是拉桿。
