桁架加固改造設計方案及流程（桁架加固改造的設計方案及流程）

桁架加固改造設計方案及流程涉及對現有桁架結構進行評估、設計，并實施加固措施。通過現場勘查和結構分析確定加固需求，然后選擇合適的加固方法，如增設支撐、改變材料或增加截面等。制定詳細的施工方案，包括施工順序、材料選擇、施工工藝等。進行施工監督和質量檢驗，確保加固效果符合設計要求。整個過程中需遵循相關法規和標準，確保安全和質量。

桁架加固改造設計方案及流程

桁架加固改造是一項復雜的工程，涉及多個步驟和技術要點。以下是一個詳細的桁架加固改造設計方案及流程，參考了多個專業的加固改造案例和方法。

1. 初步調查與資料搜集

現場調查：對桁架結構進行全面的現場調查，記錄桁架的現狀、損壞情況、使用環境等信息。
資料搜集：收集桁架的原始設計圖紙、施工記錄、維修歷史等相關資料，為后續的評估和設計提供依據。

2. 結構評估與弱點分析

結構評估：對桁架的強度、剛度、穩定性等進行綜合評估，確定桁架的當前狀態。
弱點分析：識別桁架的薄弱環節，如疲勞、損壞、變形、扭曲等，確定加固的主要目標。

3. 設計方案制定

加固措施選擇：根據評估結果，選擇合適的加固措施。常見的加固方法包括：
- 鋼板加固法：在桁架的關鍵部位固定鋼板，增加承載能力和穩定性。
- 加強節點法：在桁架節點處加強連接處、卡板、螺栓或焊縫，防止松動或破壞。
- 增加支撐法：在桁架加固處增加支撐結構，提高穩定性和承載能力。
- 替換元件法：對桁架中存在破損的構件進行替換。
- 增加梁柱法：在桁架側面增加梁柱，提高穩定性和承載能力。
材料選擇：選材時需考慮力學性能、耐腐蝕性、強度等因素，確保材料符合相關標準。
技術經濟性：在滿足加固要求的前提下，盡可能降低成本和提高效益。
施工可行性與安全性：設計方案應具備合理的施工工藝和措施，確保施工過程安全、高效。

4. 施工圖紙繪制

詳細圖紙：根據設計方案，繪制詳細的施工圖紙，包括加固措施的具體細節、尺寸要求、材料安裝位置等。
施工指導：圖紙應包含施工指導，確保施工人員能夠按照設計要求進行操作。

5. 施工過程監管與驗收

施工過程監管：在施工過程中，進行嚴格的監管，確保施工質量、進度符合要求。
臨時支撐：必要時進行臨時支撐，防止桁架倒塌。
檢測與驗收：施工完成后進行檢測，確保桁架的穩定性和承載能力得到提高，并進行驗收，確保改造工程符合設計要求和相關規范。

6. 后期維護與檢查

定期檢查：在加固后對桁架進行定期檢查和維護，確保其長期使用的安全和穩定性。
維護記錄：記錄每次檢查和維護的情況，便于跟蹤桁架的狀態變化。

示例方案

以下是一個具體的桁架加固改造示例方案：

方案概述

本方案針對某工業廠房中的桁架進行加固改造，主要目標是提高桁架的承載能力和穩定性。

結構評估與弱點分析

現狀評估：桁架在長期使用中出現了疲勞和局部損壞，特別是在節點處。
弱點分析：桁架的節點連接處強度不足，部分構件出現變形。

設計方案

鋼板加固法：在桁架的關鍵部位固定鋼板，增加承載能力和穩定性。
加強節點法：在節點處加強連接處，使用高強度螺栓和焊縫，防止松動或破壞。
增加支撐法：在桁架加固處增加支撐結構，提高穩定性和承載能力。

施工圖紙

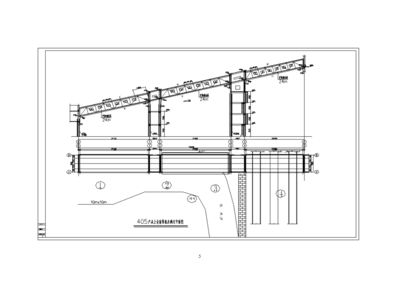

詳細圖紙：繪制了詳細的施工圖紙，包括鋼板的安裝位置、節點加強的具體細節、支撐結構的布置等。
施工指導：圖紙中包含了施工指導，確保施工人員能夠按照設計要求進行操作。

施工過程監管與驗收

施工監管：在施工過程中，進行了嚴格的監管，確保施工質量、進度符合要求。

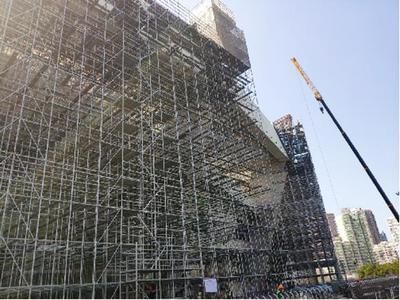

臨時支撐：在施工過程中使用了臨時支撐，防止桁架倒塌。
檢測與驗收：施工完成后進行了檢測，確保桁架的穩定性和承載能力得到提高，并進行了驗收，確保改造工程符合設計要求和相關規范。
