桁架加固方案圖紙大全是一本全面介紹如何編制和解讀桁架加固圖的專業書籍。本書詳細闡述了桁架加固圖的編制規范，包括圖紙的構成、標注方法、尺寸標注、材料選擇、施工步驟等關鍵內容。通過閱讀本書，讀者可以掌握桁架加固圖的編制技巧，提高施工效率和質量。本書適用于土木工程、建筑結構、橋梁工程等領域的工程師和技術人員，是一本實用的參考書籍。

桁架加固方案圖紙大全

施工前的準備工作

在進行桁架加固之前，首先需要對原建筑物進行詳細的勘察和分析，以確定加固的原因、位置、力的作用方向和大小等關鍵信息。這些信息對于制定加固方案至關重要，它們將直接影響到加固材料的選擇、加固方法的確定以及加固圖的編制。

加固材料和方法的選擇

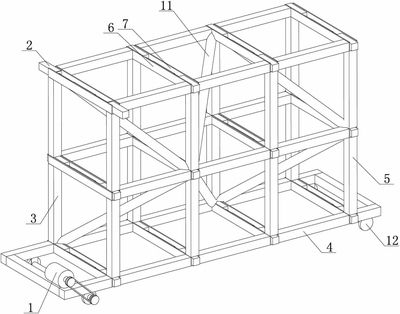

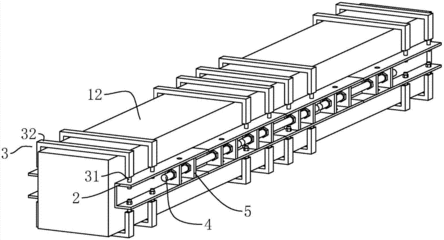

加固材料的品種、規格、數量以及施工方法都需要根據實際情況進行詳細規劃。例如，對于不同的桁架結構，可能需要使用不同類型的加固裝置，如用于鋼桁架吊裝的加固裝置，它可以固定不同尺寸的弦桿，提高裝置的適用性。

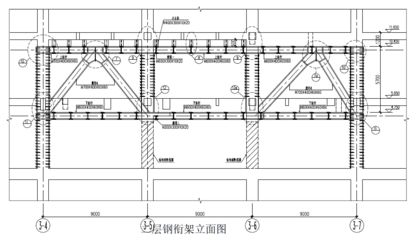

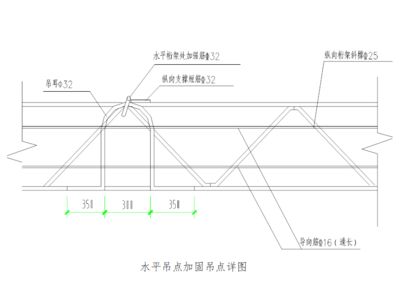

加固圖的編制

加固圖是指導施工的重要文件，它包含了加固的具體細節和要求。在編制加固圖時，需要考慮到桁架的結構特點、加固部位的受力情況以及所選用的加固材料和方法。加固圖應該詳實規范，以便于施工人員能夠準確理解和執行。

數值模擬方法的應用

在某些情況下，可以采用數值模擬方法來進行桁架加固方案的研究。例如，可以通過數值模擬方法研究矩形冷卻通道填充X型桁架陣列結構的布置方案，分析不同桁架布置方式和桁架間距對結構性能的影響。

結構安全性復核

在對現有桁架結構進行加固時，還需要對其進行安全性復核，以確保加固后的結構能夠滿足安全要求。這包括對桁架結構的承載能力、穩定性等方面進行評估，并據此調整加固方案。

BIM技術的應用

BIM技術可以在桁架加固方案的設計和施工中發揮重要作用。通過BIM技術，可以對桁架進行分段處理，使其結構構造全方位滿足運輸與吊裝的需求。此外，還可以設計桁架下弦桿預留吊柱對接牛腿，保證桁架結構的穩固性。
