桁架加固方案圖片高清（桁架加固方案的選擇和實施）

桁架加固方案的選擇和實施是確保結構安全的關鍵步驟。根據結構的當前狀態、使用條件以及預期的負載，選擇合適的加固方法至關重要。這可能包括使用碳纖維布、不銹鋼絲網或其他高性能材料來增強或替換受損的構件。在實施過程中，需要確保所有連接點都經過精確計算和處理，以避免未來可能出現的問題。定期的檢查和維護也是保證加固效果持久性的關鍵因素。

桁架加固方案圖片高清

概述

桁架作為一種常見的結構形式，在建筑、橋梁等領域有著廣泛的應用。由于各種原因，如荷載增加、材料老化等，桁架可能會出現損壞或承載能力不足的情況，這時就需要對其進行加固。加固方案的選擇和實施對于確保結構安全至關重要。以下是關于桁架加固方案的詳細信息。

常見加固方法

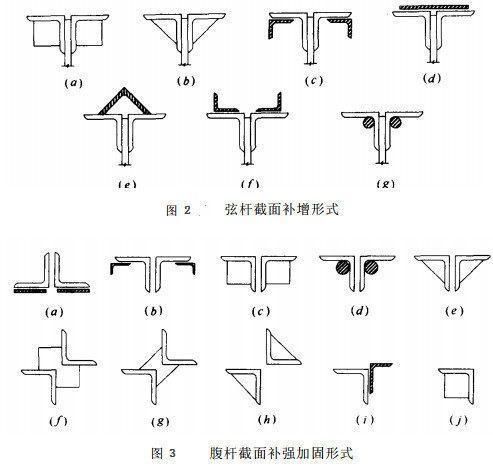

補加新鋼板或角鋼

這種方法通常用于增加桿件的截面面積，從而提高其承載能力。加固可以通過螺栓鉚接或焊接的方式進行，使得新添加的材料與原桿件緊密結合，共同承受荷載。

加設加勁桿件

在桿件底部加設加勁桿件，或者增強各桿件截面間的聯系，也是常見的加固方法之一。這種方法可以提高桁架的整體穩定性。

貼板拼接或加置短角鋼

在結合處使用貼板拼接，或加置短角鋼的方法進行加固，也是一種有效的手段。

增設補充鋼梁

當整個結構強度下降，導致鋼桁架橋承載能力不足時，可以通過增設補充鋼梁的方法進行加固。這些鋼梁可以裝在原有各梁之間，或者緊靠在原有各梁的旁邊。

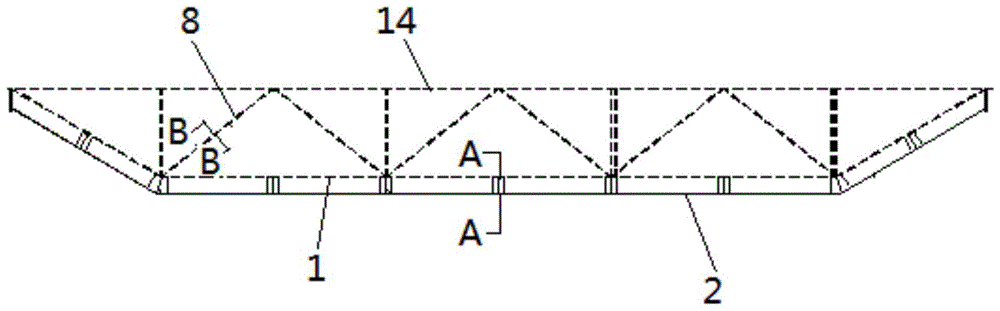

體外預應力體系加固

這是一種較為先進的加固方法，通過在下弦桿下?lián)虾蟮慕孛嫘涡闹率┘宇A(yù)應力，可以對橋下凈空的影響較小，施工也較為方便。但需要注意的是，預應力鋼索的防銹工作較困難。

添建橋墩

在不影響排洪和通航的情況下，可以在橋孔中間添建橋墩，縮短跨徑，減小桁架桿件的負荷。但這會導致原有桁架或板梁桿件在新橋墩上的應力加大，因此需要在新橋墩頂?shù)纳喜拷Y(jié)構中加置豎桿及必要的斜桿。

結語

以上加固方法各有優缺點，具體選擇哪種方法需要根據實際情況進行分析和決策。在實施加固方案時，應嚴格遵守相關規范和技術標準，確保加固效果和結構安全。
