在CAD軟件中填充承重墻是確保建筑結構安全的關鍵步驟。以下是在CAD中填充承重墻的基本步驟：，，1. 打開CAD軟件并創建一個新的或現有的項目文件。，2. 選擇要填充的承重墻對象，這可以通過點擊圖層管理器中的“墻體”圖層來實現。，3. 使用“編輯”菜單下的“填充”命令，或者直接點擊工具欄上的“填充”圖標來激活填充功能。，4. 在彈出的對話框中，選擇“材料”選項卡，然后選擇“墻體”。，5. 設置填充參數，如顏色、線型和厚度等，以確保與建筑規范相符。，6. 點擊“確定”按鈕完成填充操作。，，不同版本的CAD軟件可能會有不同的操作步驟和界面布局，因此請根據您所使用的具體軟件版本進行相應的調整。

在CAD中填充承重墻的方法

在CAD（計算機輔助設計）軟件中，填充承重墻是一項常見的操作，它有助于更直觀地識別和區分承重墻與其他類型的墻體。以下是詳細的步驟：

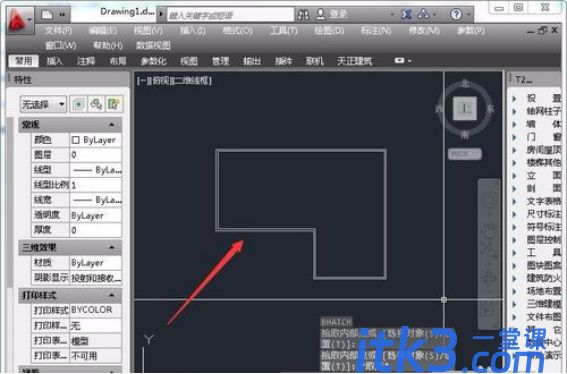

1. 打開CAD軟件并加載墻體圖紙

首先，你需要打開CAD軟件，并通過文件菜單選擇“打開”命令，瀏覽并選擇你之前保存的包含墻體的CAD圖紙文件。等待圖紙完全加載到CAD工作區后，你就可以開始進行填充操作了。

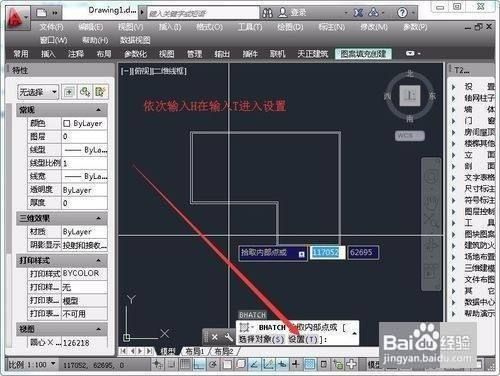

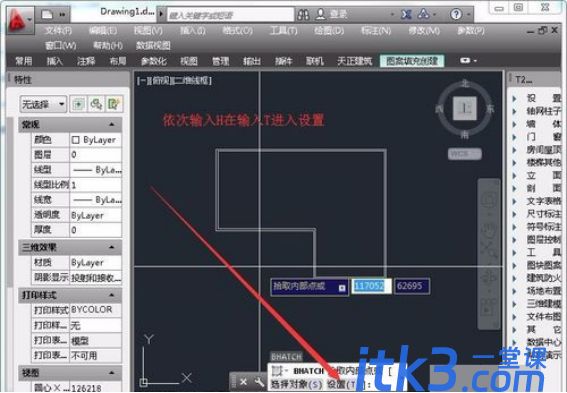

2. 輸入填充命令

在CAD軟件的命令行輸入?yún)^(qū)域，輸入填充命令“H”并按Enter鍵確認。接著，輸入“T”并按Enter鍵，這將打開圖案填充和漸變色對話框。

3. 選擇填充圖案

在圖案填充和漸變色對話框中，點擊“樣例”選項，然后在“其他預定義”中選擇適合承重墻的填充圖案。例如，你可以選擇“鋼筋混凝土填充圖案”，這將使承重墻在圖紙上更加明顯。

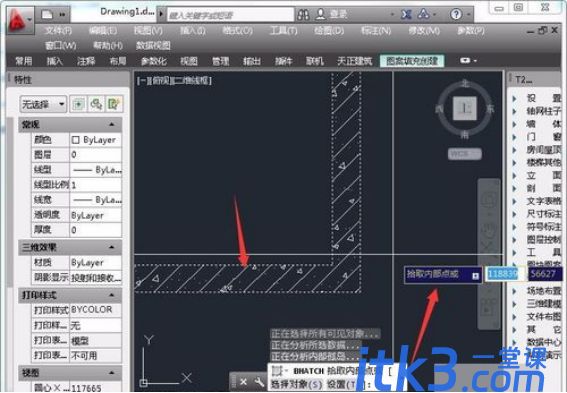

4. 完成填充

選擇好填充圖案后，點擊“確定”關閉對話框。然后，在墻體的閉合區域內部拾取點，即在閉合區域內鼠標左鍵點擊一下，即可完成填充。這樣，你就成功地在CAD中填充了承重墻。

以上就是在CAD中填充承重墻的基本步驟。請注意，不同的CAD軟件版本可能會有不同的操作界面和命令，但基本原理應該是相似的。如果你在操作過程中遇到任何問題，可以參考相關的幫助文檔或在線教程。
