彩鋼板屋頂結構圖提供了詳細的設計說明，包括彩鋼板的規格、安裝方式和連接細節。施工過程中可能遇到的問題包括彩鋼板的固定不穩、防水處理不當以及電氣線路的安全問題。

彩鋼板屋頂結構圖

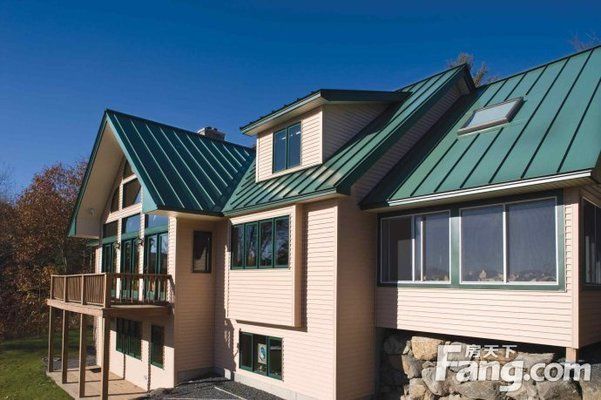

彩鋼板屋頂是一種常見的建筑覆蓋材料，它通常由彩色涂層鋼板制成，具有重量輕、強度高、耐腐蝕等特點。在建筑行業中，彩鋼板屋頂廣泛應用于各種類型的建筑物，如工業廠房、倉庫、農業大棚等。以下是關于彩鋼板屋頂結構的一些詳細信息。

材料要求

彩鋼板屋頂?shù)牟牧弦蟀敯孱伾⒉输摪搴穸取⒅虚g苯板厚度、檁條規格等。例如，頂板顏色通常為藍色，彩鋼板厚度上層為0.4mm（藍色）、下層為0.3mm（白色），中間苯板為6kg/m3厚度75mm，檁條為1.5mm厚鍍鋅方管規格40×60mm。

安裝要求

安裝彩鋼板屋頂時，需要注意檁條及大梁與墻體的接合方式。例如，所有檁條及大梁與墻體接合處需要用直徑6.5mm鋼筋焊接，鋼筋向墻體下延伸500mm。

結構特點

彩鋼板屋頂?shù)慕Y(jié)構特點包括屋面節點、山墻、屋脊、檐口、女兒墻、屋面、泛水、收邊等。這些節點的設計對于確保屋頂?shù)姆€(wěn)定性和防水性能至關重要。例如，山墻兩側，房檐伸出山墻250mm長。

施工圖集

彩鋼板屋頂?shù)氖┕D集包含了詳細的節點構造和施工方法。這些圖集可以幫助設計師和施工人員更好地理解和執行彩鋼板屋頂?shù)陌惭b工作。例如，某餐廳混凝土結構彩鋼板屋面施工圖集就包含了山墻、屋脊、檐口、女兒墻、屋面、泛水、收邊等各節點構造。
