桁架搭建是建筑和工程中常用的一種結構形式，它由一系列垂直的桿件通過連接件相互支撐。本教程將指導你如何搭建一個簡單的桁架，包括準備材料、測量尺寸、組裝步驟以及最終檢查。確保所有工具齊全，然后根據圖紙測量并標記出桁架的起始點。按照?qǐng)D紙上的指示組裝各部分，注意保持桿件的直線度和對齊。進行整體檢查，確保桁架穩固且符合設計要求。通過遵循這些步驟，你將能夠成功搭建一個基本的桁架結構。

桁架搭建的圖文和視頻教程

圖文教程

桁架搭建是一個需要精確測量和穩固連接的過程，以下是根據搜索結果提供的桁架搭建的圖文教程：

步驟	描述

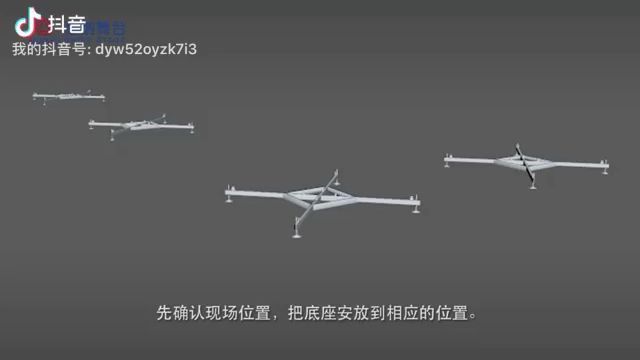

1	先在地上大致的位置擺好四個底座，調節好下面的支腿，使之在一個水平面。
2	在四個角上的底座的外側插入斜支撐底下的部分，每個角上插2根，總計8根。
3	把反頭用螺絲固定在底座上，注意反頭的旋轉方向要和圖中標注的一致。
4	在反頭上套好方套。
5	把橫梁在地面上連接起來。
6	把橫梁的兩端分別和兩側的兩個方套對接鏈接好，此時橫梁部分在地面上都組裝完畢。
7	把立柱桁架平躺著連接好，然后把其中一端擰在反頭上，另一端擰上橫擔，同時把吊掛葫蘆和橫擔鏈接好，葫蘆的作用是用來提升下面的橫梁桁架。
8	多個人一起把立柱桁架慢慢豎起來，注意不要用力太大把立柱推到，然后固定好反頭上面的螺絲。
9	立柱豎起后，把吊掛葫蘆下面的掛鉤通過吊帶鉤住下面的橫梁。
10	4個人一起慢慢拽動吊掛葫蘆把橫梁拉起到人的頭部左右位置。

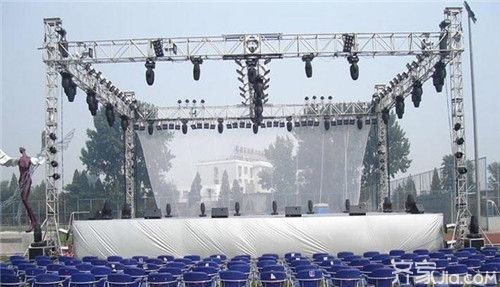

11	在橫梁上面裝好燈光音響設備。
12	4個人在一起拽動吊掛葫蘆到預定高度停止。
13	把斜支撐的一端和立柱擰緊，另外一端和底座的橫支撐擰緊，這樣鋁合金架就搭建完成了。
