桁架是一種常見的結構形式，由一系列垂直的桿件通過節點連接而成。在桁架中，上弦（也稱為主梁）和下弦（也稱為次梁）是主要的承重構件，它們通過節點與柱相連。節點是連接上弦和下弦的關鍵部分，通常采用鉸接或剛接的方式。桁架上弦與柱節點構造的設計需要考慮多種因素，包括材料的選擇、節點的強度和剛度、以及節點的制造和維護等。

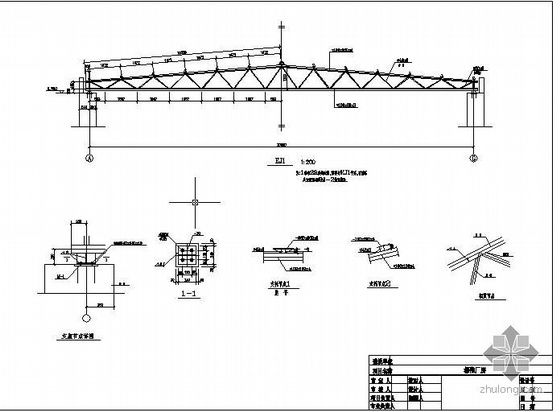

桁架上弦與柱節點構造圖（桁架上弦與柱節點構造的相關信息）建筑施工圖施工第1張

桁架上弦與柱節點的構造在鋼結構建筑中是一個重要的連接細節，它涉及到桁架結構與柱子之間的穩定性和承載能力。以下是關于桁架上弦與柱節點構造的相關信息：

節點設計：節點是桁架結構中關鍵的連接部位，它決定了結構的整體性能。在桁架上弦轉角處的連接節點設計中，通常會采用焊接球節點作為整體支座。這種節點能夠提供較高的連接效率，并且可以根據桁架上弦轉角處的結構特點設置桁架腹桿和主弦桿。
腹桿與主弦桿的配置：在節點設計中，腹桿和主弦桿的配置是非常重要的。通常，腹桿的數量和角度會影響節點的承載能力和穩定性。例如，設計中可能會在焊接球節點上設置三根桁架腹桿，這些腹桿的延伸方向處于一個平面上，相鄰兩根腹桿的夾角通常設定在50-70度之間。此外，還會在與腹桿構成的平面正交的方向上相對設有兩根主弦桿。
施工與應用：這種節點設計不僅在理論上具有合理性，在實際施工中也展現了其優勢。它可以應用于大型建筑鋼結構連接中，如體育場館、體育場等。由于其結構簡單，施工快捷，因此具有較高的推廣價值。

需要注意的是，雖然上述信息提供了關于桁架上弦與柱節點構造的一些詳細描述，但具體的構造圖可能需要根據實際工程的要求和標準進行設計和調整。在實際應用中，工程師會根據荷載情況、材料特性以及建筑的具體需求來確定最適合的節點構造。
