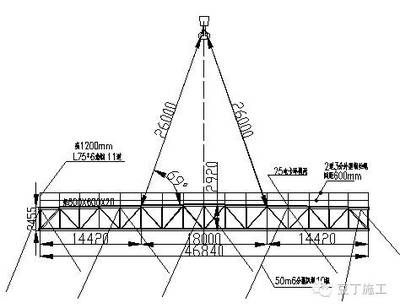

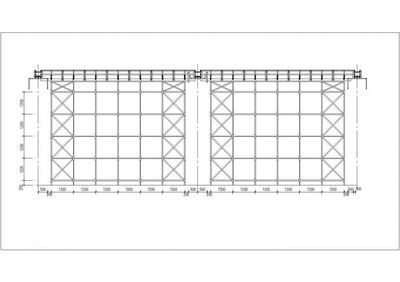

桁架安裝圖

桁架安裝圖是建筑和工程領域的重要文件，它詳細描述了如何將預制或現場制作的桁架系統安裝到建筑物中。這些圖紙通常包括了桁架的尺寸、材料、連接方式以及安裝順序等關鍵信息。桁架安裝圖對于確保結構的穩定性和安全性至關重要，因?yàn)樗鼈兲峁┝司_的指導，幫助工程師和施工團隊正確地安裝桁架，并確保它們能夠承受預期的載荷。這些圖紙還有助于減少安裝過程中的錯誤和返工，提高施工效率，降低成本。

桁架安裝圖

桁架安裝圖是建筑施工中非常重要的技術文件，它詳細展示了桁架結構的各個組成部分及其安裝方式。以下是關于桁架安裝圖的一些詳細信息。

桁架安裝圖的種類

桁架安裝圖可以根據不同的應用場景和設計要求而有所區別。例如，有的桁架安裝圖可能專門針對鋼結構工程中的鋼桁架安裝，包括節點平面剖面圖等。還有一些桁架安裝圖可能涉及特定的安裝節點，如管道支架縱向安裝示意圖、槽鋼拼接圖、管架上支固定詳圖等。此外，還有針對不同類型的桁架，如空腹桁架、空間桁架等，它們的設計要求和安裝方法也會有所不同。

桁架安裝圖的內容

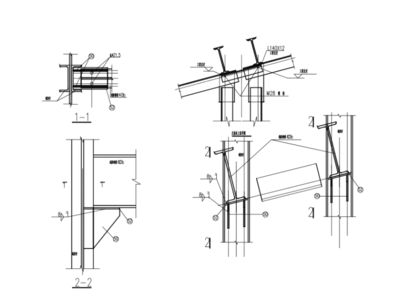

桁架安裝圖通常包含了桁架結構的詳細尺寸、桿件的布置、連接方式以及安裝順序等信息。這些圖紙可能還包括了節點詳圖，如斜撐MB4與腰桁架弦桿連接節點圖、腰桁架ME3弦腹桿連接節點圖等。這些細節對于確保桁架結構的穩定性和安全性至關重要。

桁架安裝圖的應用

桁架安裝圖在實際施工中起到了指導作用，幫助施工人員按照設計要求正確安裝桁架結構。例如，在鋼結構工程中，施工人員需要根據桁架安裝圖來確定主梁、副梁、支撐桿的位置和連接方式。同時，這些圖紙也用于施工前的準備工作，如材料準備、安全措施制定等。
