桁架結構是一種常見的工程結構形式，其受力計算方法對于設計至關重要。本文介紹了桁架受力的計算方法，包括桁架的幾何參數、材料屬性以及荷載類型等。通過分析這些因素對桁架受力的影響，可以更好地優化設計，提高結構的安全性和穩定性。還探討了桁架受力計算方法的最新研究成果，為工程設計提供了有益的參考。

桁架受力的計算方法

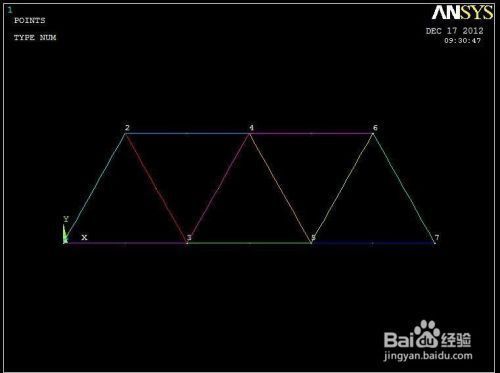

桁架是一種由若干直桿在兩端鉸接組成的靜定結構，廣泛應用于橋梁和房屋建筑中。桁架的主要特點是各桿件在荷載作用下主要承受軸向力，而彎矩和剪力很小，可以忽略不計。因此，桁架的計算主要集中在軸力的計算上。以下是幾種常用的桁架受力計算方法：

1. 結點法

結點法是通過截取桁架的一個結點作為隔離體，利用平面匯交力系的平衡條件來計算桁架內力的方法。具體步驟如下：

1. 計算支座反力：首先確定桁架的支座反力，這是進行內力計算的基礎。
2. 選擇結點：從只有兩個未知力的結點開始，逐步計算各結點的內力。
3. 建立平衡方程：對于每個結點，建立兩個獨立的平衡方程（ΣFx = 0 和 ΣFy = 0），解出未知的軸力。
4. 逐步推進：按照幾何組成的相反次序，逐個截取結點，直至計算出所有桿件的內力。

示例：

• L型結點：不在一直線上的兩桿結點，當結點不受外力時，兩桿均為零桿.
• T型結點：兩桿在同一直線上的三桿結點，當結點不受外力時，第三桿為零桿.
• X型結點：四桿結點兩兩共線，當結點不受外力時，則共線的兩桿內力相等且符號相同.
• K型結點：四桿結點，其中兩桿共線，另兩桿在該直線同側且與直線夾角相等，當結點不受外力時，則非共線的兩桿內力大小相等但符號相反.

2. 截面法

截面法是通過用適當?shù)慕孛娼厝¤旒艿囊徊糠郑ㄖ辽侔▋蓚€結點）作為隔離體，利用平面任意力系的平衡條件進行求解的方法。具體步驟如下：

1. 計算支座反力：首先確定桁架的支座反力。
2. 選擇截面：選擇合適的截面，截取桁架的一部分作為隔離體。
3. 建立平衡方程：對于隔離體，建立三個獨立的平衡方程（ΣFx = 0、ΣFy = 0 和 ΣM = 0），解出未知的軸力。
4. 逐步推進：根據需要，逐步選擇不同的截面，直至計算出所有桿件的內力。

示例：

• 用截面法計算內力時，由于隔離體上所作用的力為平面一般力系，故可建立三個平衡方程.

3. 聯合法

聯合法是在解決一些復雜的桁架時，單獨應用結點法或截面法往往不能夠求解結構的內力，這時需要將這兩種方法進行聯合應用，從而進行解題。具體步驟如下：

1. 幾何構造分析：從幾何構造分析著手，利用結點單桿、截面單桿的特點，使問題可解。
2. 選擇方法：根據具體情況，選擇結點法或截面法進行計算。
3. 逐步推進：結合兩種方法，逐步求解桁架的內力。

示例：

• 在解決一些復雜的桁架時，單獨應用結點法或截面法往往不能夠求解結構的內力，這時需要將這兩種方法進行聯合應用，從而進行解題.

總結

桁架受力的計算方法主要包括結點法、截面法和聯合法。每種方法都有其適用范圍和特點，選擇合適的方法可以簡化計算過程，提高計算效率。在實際應用中，可以根據桁架的結構特點和受力情況，靈活選擇計算方法。
