桁架上弦支撐布置是確保桁架結構穩定性和安全性的關鍵因素。這種布置方式通過在桁架的上弦上設置支撐點，可以有效地分散載荷并提高結構的承載能力。桁架的上弦支撐布置通常包括橫向支撐和縱向支撐，它們共同作用，使桁架能夠承受各種荷載，如自重、風載、雪載等。桁架上弦支撐布置還可以通過優化支撐點的位置和數量，進一步提高結構的性能和安全性。

桁架上弦支撐布置

桁架上弦支撐的布置對于確保桁架結構的穩定性和安全性至關重要。以下是一些關鍵點和建議：

1. 支撐類型

• 水平支撐：通常布置在上弦桿處，用于抵抗橫向力，保持桁架的平面穩定性。
• 垂直支撐：在某些情況下，也需要在上弦桿處布置垂直支撐，以增加結構的整體剛度。

2. 布置原則

• 橫向支撐：在同一柱距內，上下弦都應布置橫向支撐，并且應與豎向支撐結合，形成空間穩定體系。
• 縱向支撐：根據建筑物的整體剛度要求，縱向支撐應在整個建筑物中合理布置。
• 系桿：系桿通常布置在檐口、跨中以及上下通長的位置，其他部分在橫向支撐節點處柱距內布置。

3. 具體布置方法

• 水平支撐：可以在上弦桿的節點處布置水平支撐，確保每個節點都能有效傳遞橫向力。
• 垂直支撐：在關鍵節點處布置垂直支撐，特別是在桁架的中間部分和端部。
• 系桿：系桿可以采用鋼筋或鋼絲繩，連接上弦桿的節點，增加結構的整體穩定性。

4. 實例參考

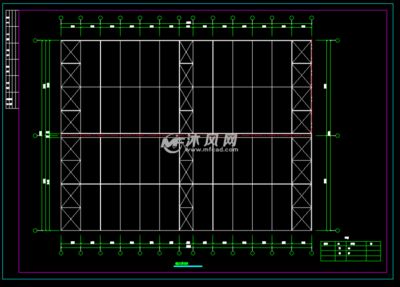

• 24m跨桁架支撐布置：在24米跨度的桁架中，上弦支撐通常包括水平支撐和垂直支撐，具體布置圖可以參考相關文獻和設計手冊。
• 管桁架高空拼裝上弦支撐：對于高空拼裝的管桁架，上弦支撐包括立柱支撐本體，由下立柱支撐部和上立柱支撐部拼裝而成，具體構造和施工方法詳見專利文獻。

5. 注意事項

• 精確計算：在布置上弦支撐時，應進行精確的力學計算，確保支撐系統能夠有效抵抗各種荷載。
• 施工質量：施工過程中應嚴格按照設計圖紙和規范進行，確保支撐系統的安裝質量和穩定性。
• 定期檢查：在桁架使用過程中，應定期檢查支撐系統的狀況，及時發現并處理潛在問題。

通過合理的上弦支撐布置，可以顯著提高桁架結構的穩定性和安全性，確保其在各種工況下的可靠性能。
