桁架是一種常見的建筑結構，它由許多垂直的桿件組成，這些桿件通過節點相互連接。安裝桁架時，需要遵循一系列安全注意事項以確保施工人員的安全和結構的穩固。安裝前應檢查所有材料和部件是否符合規格要求，并確保它們處于良好的工作狀態。操作人員應穿戴適當?shù)膫€(gè)人防護裝備，如安全帽、安全帶和防滑鞋。在搭建過程中，要嚴格按照設計圖紙進行，避免隨意改動或超載使用。要確保所有連接點都牢固可靠，特別是對于大型桁架，應使用專業的連接件和緊固件。在桁架安裝完成后，進行全面檢查，確保沒有遺漏任何細節，并準備好進行后續的施工作業。
桁架安裝的一般步驟與要點
一、安裝前的準備工作
- 材料與構件檢查
- 檢查桁架各節點、桿件、連接件或焊接材料的原材料質量保證書和試驗報告，復驗小拼單元質量合格證書，確保數量、質量準確無誤。
- 對施工預埋件的位置和標高、桁架的定位軸線和標高進行復核檢查，確保滿足支承條件。
- 桁架的形式選擇要綜合考慮用途、材料、支承方式、施工條件等因素，在滿足使用要求前提下，力求制造和安裝所用材料和勞動量最小。常見的桁架形式有三角形桁架、梯形桁架、多邊形桁架、空腹桁架、桁架橋等，還有如固定桁架、折疊桁架、蝴蝶桁架、球節桁架（球窩桁架）等不同類型，不同類型在堅固性、可重復利用性、運輸成本、造價等方面各有特點，要根據實際需求選用合適的桁架類型。
- 場地準備
- 清理安裝現場，確保場地平整、堅實，沒有障礙物影響桁架的組裝和吊裝等操作。
- 根據桁架的尺寸和安裝方式，預留出足夠的空間用于堆放材料、設備和進行組裝工作。
二、桁架的組裝
- 連接桁架桿件
- 工人將預先準備好的桁架按尺寸連接起來，組裝成框架。如果是管桁架，可能涉及將圓管桿件按照設計要求連接，組成桁架結構。在連接過程中，要確保桿件的連接牢固，符合設計的連接方式，如鉚接、銷釘連接或焊縫連接等。
- 對于空腹桁架這種無斜腹桿，僅以豎腹桿和上下弦相連接的桁架，要注意豎腹桿與上下弦的連接準確性和穩定性。
- 組裝過程中的注意事項
- 要控制桁架的整體剛度，保證桁架的最大豎向撓度不超過容許撓度。對于平面桁架，由于其平面外剛度較差，要依靠支撐體系保證穩定性，如設置上弦支撐、下弦支撐、垂直支撐等，與桁架共同組成空間穩定體系。
- 如果是空間桁架（由若干個平面桁架所組成），在組裝時要考慮其特殊的結構特點，可將荷載分解成與桁架同一平面的分力按平面桁架進行計算，或按空間鉸接桿系用有限元法計算。
三、焊接相關要點（如果有焊接工序）
- 焊前處理

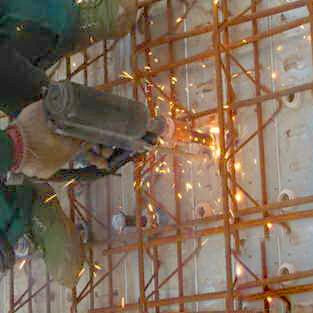

- 對鋼桁架進行預熱，去潮除濕，這有助于提高焊接質量，減少焊接缺陷的產生。
- 焊接過程控制
- 控制焊接速度，可適當增加熱輸入量。同時要控制熔合比，減少母材中有害物質及熔化金屬在焊縫金屬中的比例。
- 根部焊縫焊材應盡量選擇硫、磷含量低、錳含量高的焊材，以增加韌性，提高抗熱裂性能。
四、吊裝操作
- 起吊準備
- 根據桁架重心部位選取起吊點、確定鋼繩長度、夾角及鋼繩直徑，并計算桿件力。同時要選擇合適的吊鉤，吊鉤要求具有防跳繩裝置，無排繩打攪現象。
- 檢查構件吊點應牢固，無滑落現象。起鉤由地面人員指揮，操作員應僅聽從專職人員指令。
- 起吊過程
- 構件起吊時應保證水平，均勻離開地面。起重吊鉤應在重心的正上方，起鉤后構件不作前后、左右擺動。并且要檢查鋼繩受力狀況，幾根鋼繩應均勻受力。
- 構件起重高度應在人手可觸及的高度，不能在空中自由任意擺動。
- 落鉤操作
- 落鉤前應明確位置，擺正構件，避免無目的隨意擺放。構件下要墊放枕木以利于取出鋼繩。
五、安裝后的固定與調整
- 固定措施
- 桁架落位后，進行防風等措施，桁架上下采用鋼絲繩作攬風繩，攬風繩固定使用地錨進行固定。如果是在一些特殊環境或有特殊要求的情況下，可能還需要其他的固定方式來確保桁架的穩定性。
- 如果桁架用于支撐某些結構（如與噴繪布組合用于展示等），后面一定要有承重支撐或者沙袋等，保證不會倒塌。
- 調整工作
- 若桁架與噴漆布組合，搭好桁架后，調整噴繪平整度，保證整個畫面無皺褶，畫面平整、居中。噴漆布要把整個桁架都包裹住，并且噴畫畫面必須位于桁架的中心，不得有歪斜。
不同類型和用途的桁架在安裝過程中可能會有一些特定的要求，在實際安裝時還需要根據具體的工程設計和現場情況進行操作。
