異形柱模板的安裝方法包括定位、固定和調整，確保模板與混凝土表面垂直。施工安全措施包括設置警示標志、穿戴個人防護裝備、使用腳手架和吊籃等。

異形柱模板安裝方法

異形柱模板的安裝是一項復雜的工程，需要精確的設計和施工。以下是詳細的安裝方法：

1. 準備工作

• 設計階段：在進行異形柱模板施工之前，首先需要進行設計階段的準備工作。設計師應根據建筑設計圖紙和要求，確定異形柱的具體形狀、尺寸和結構.
• 材料準備：選擇合適的模板材料，通常采用15mm厚木膠板，沿模板短邊設置50×100方木，木方與木膠板之間用釘子釘牢.

2. 模板安裝步驟

• 抄平：施工時先在預安裝的柱模下沿柱周邊用木膠板抄平，縫隙用水泥砂漿封堵，以保證柱模下平整度及混凝土施工過程中不漏漿.
• 彈控制線：在柱子周圍彈出雙線（模板線和20控制線），即根據控制軸線位置放樣出柱的位置、尺寸線，用于檢查柱鋼筋位置，及時糾偏，以利于模板位置就位。再在其周圍放出模板控制線，放雙線控制以保證柱的截面尺寸及位置.

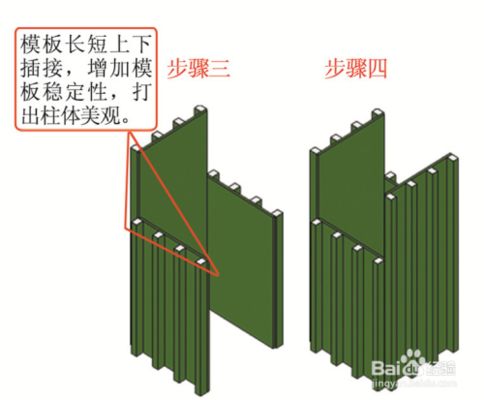

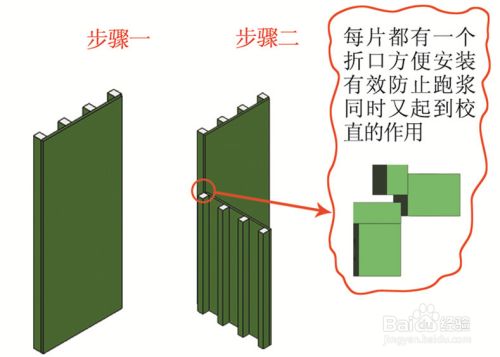

• 拼裝就位：施工前將模板涂抹脫模劑，對照圖紙按照柱的截面和位置將四片相應模板拼裝就位，用螺栓將模板組合起來，并逐個擰緊，形成一個整體.
• 調整、校正：
  • 柱子下口：柱鋼筋綁扎后在根部預先焊好柱定位鋼筋。
  • 柱子上口：調整柱子上口的截面，加固好上口螺栓，接著把柱模中間的螺栓也加緊.

3. 模板加固

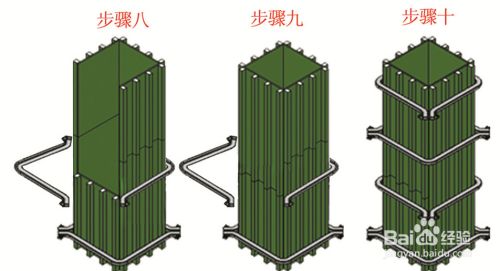

• 柱箍加固：模板加固采用Φ48×3.5mm鋼管+φ14對拉螺桿+山形扣件（作為外抱箍）。對于界面尺寸為500mm×500mm的柱子，在中間加設一道對拉螺栓，豎向間距為450mm，加設PVC管，使其達到周轉使用的目的。對于界面尺寸為500mm×900mm的柱子，中間加設二道對拉螺栓，豎向間距為450mm，對拉螺栓加設PVC管，使其達到周轉使用的目的.
• 柱頭模加固：先用鋼管對拉螺栓在梁底位置加固一道，在抱箍以上的部分每側用兩個可調頭撐緊，然后通過調整可調頭的松緊來調整柱上口的尺寸.

4. 其他注意事項

• 封堵：柱模板安裝完成后，在模板根處用水泥砂漿進行二次封堵嚴密，確保不漏漿.
• 防護架：支設柱模板時，應在柱模板周圍搭設防護架，防止在柱模板安裝、拆除、清理過程中發生傾覆傷人.
• 腳手架：結構周邊柱外側模板在安裝時，應先將外側腳手架搭設起來，再進行模板安裝.

5. 特殊節點處理

• 柱頭模：柱頭模加工如圖所示，加固柱頭模時，先用鋼管對拉螺栓在梁底位置加固一道，在抱箍以上的部分每側用兩個可調頭撐緊，然后通過調整可調頭的松緊來調整柱上口的尺寸.
• 主次梁交接：主梁側模在與次梁相交的位置要預留出次梁寬的缺口，次梁下面的空缺用堵頭模板封堵，并使主梁最下一根龍骨整根通過。如果主次梁高差在100mm以上，則需在堵頭模上口再加一根龍骨固定。次梁的側模要頂在主梁的側模上，因此主梁上口的龍骨要在離開接口邊緣一個板厚處斷開，以給次梁側模留下位置.

通過以上步驟，可以確保異形柱模板的安裝質量，從而保證整個建筑結構的安全和美觀。
