在CAD圖紙上，承重墻的布置和識別是建筑設計中的關鍵步驟。需要根據建筑結構圖確定承重墻的位置和數量。使用CAD軟件中的標注工具，將承重墻的尺寸、位置等信息準確標注在圖紙上。還可以通過設置圖層來區分承重墻和其他墻體，以便更好地管理和識別。對圖紙進行審核和修改，確保所有信息的準確性和完整性。

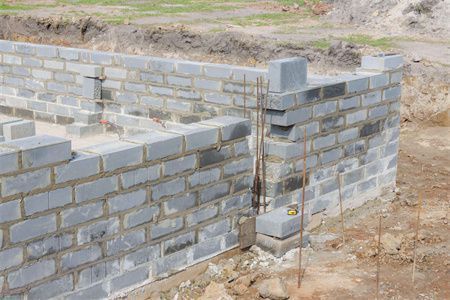

承重墻怎么布置圖片（cad圖紙上承重墻布置和識別詳細信息，承重墻布置識別詳細信息）結構工業裝備設計第1張

承重墻的布置與識別

承重墻是建筑結構中非常重要的組成部分，它支撐著上部樓層的重量，是決定房屋安全的關鍵因素。在建筑圖紙上，承重墻通常會有明確的標識，以便于識別和施工。以下是關于承重墻布置和識別的一些詳細信息。

建筑圖紙上的承重墻標識

在建筑施工圖中，承重墻通常以粗實線表示，而非承重墻則用細線表示。在CAD（計算機輔助設計）圖紙中，承重墻可能是實心加厚的，而非承重墻則是空心線條的。此外，承重墻在圖紙上可能會被特別標注，例如在一些圖紙中，承重墻可能被填充不同的圖案以便于區分。

如何在CAD圖紙中識別承重墻

在CAD圖紙中，承重墻通常表現為實心加厚的線條，而非承重墻則是空心線條。在一些情況下，承重墻可能還會被特別標注，例如填充不同的圖案或者在說明中注清楚什么厚度的是哪種材料的什么墻。如果圖紙上沒有特別的標注，設計師和建筑師通常會根據墻體的厚度和其他屬性來判斷承重墻的位置。

承重墻的實際布置

在實際的建筑中，承重墻的位置和材料會根據建筑的結構類型而有所不同。例如，在磚混結構的建筑中，縱墻和橫墻都可能是承重墻，而在框架剪力墻結構的高層住宅中，用混凝土澆筑的墻體通常是承重墻。承重墻不僅包括傳統的磚墻，也可能包括鋼筋混凝土墻等現代建筑材料。

注意事項

在處理承重墻時，必須格外小心。未經批準擅自拆除承重墻體是違法的，而且會對房屋的安全造成嚴重影響。如果需要對承重墻進行改造或拆除，必須先獲得相關部門的批準，并由專業人員進行操作。

結論

承重墻的布置和識別是建筑設計和施工中的一個重要環節。通過仔細閱讀建筑圖紙，特別是CAD圖紙上的標注，可以準確地識別承重墻的位置。在實際的建筑中，承重墻的材料和位置會根據建筑的結構類型而變化。在處理承重墻時，必須遵守相關的法律法規，確保房屋的安全。由于您提問的時間是2024年12月22日，而我無法為您提供該日期后的圖片，您可以嘗試通過上述文字描述結合實際的CAD圖紙來識別承重墻的布置。
