承重墻 cad（cad中如何看承重墻）

在CAD軟件中查看承重墻的方法如下：打開CAD軟件并加載需要分析的建筑設計圖。選擇“工具”菜單下的“查詢”選項，然后選擇“墻體”命令。在彈出的對話框中輸入“承重墻”，點擊“確定”。查看結果列表中的承重墻信息，包括其位置、厚度和材料等屬性。

CAD中承重墻的表示與相關知識

CAD中承重墻的標注方法
- 實心加厚的墻體可表示為承重墻。
- 非承重墻一般為空心線條，與承重墻形成對比，可輔助判斷承重墻。
- 通常不需要特殊注明，只要按照正確比例繪制，其他設計師可根據實際情況判斷，但也可進行特殊標注以明確，如在墻體屬性中添加說明等。
- 承重墻和非承重墻的厚度往往不同，也可作為一種區分和標注的參考，例如承重墻厚度可能為24厘米左右，非承重墻厚度可能為12厘米左右（在沒有建筑結構施工圖紙時，可根據經驗大概確定）。
CAD中如何看承重墻

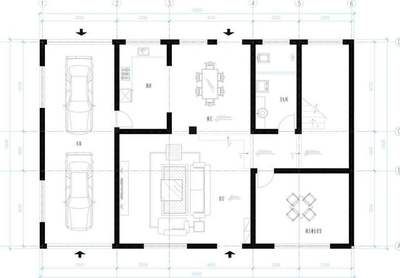

- 從圖形表示看

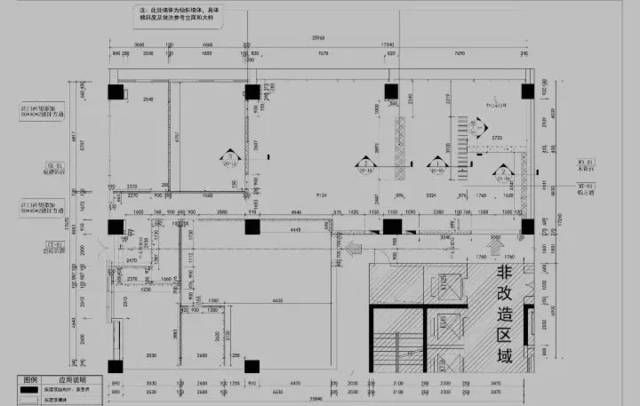

  - 建筑施工圖中的粗實線部分可能是承重墻，圈梁結構中非承重梁下的墻體也可能是承重墻。

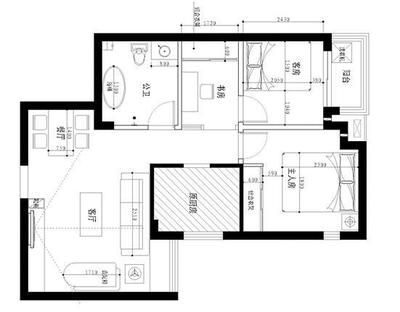

  - 在工程圖上，承重墻可能顯示為黑色墻體，非承重墻可能為中空墻體或者以虛線表示；如果是后期墻體，非承重墻可能在圖上顯示為一個方框里面是白的。
- 從結構和材質區分
  - 從房屋結構上區分，磚混結構的房屋框架結構的房屋內部墻體一般都不是承重墻；縱橫墻承重適用于要求平面布置較靈活的建筑物，如展覽館等，橫墻承重多用在小空間建筑物中，可據此判斷墻體承重性質。
  - 從墻磚的材質上區分，一般標準磚的墻可能是承重墻，加氣磚的墻可能是非承重墻；根據梁與墻的結合處區分，采用斜排磚的方法的墻體一定是非承重墻，墻與梁間緊密結合的可能是承重墻。

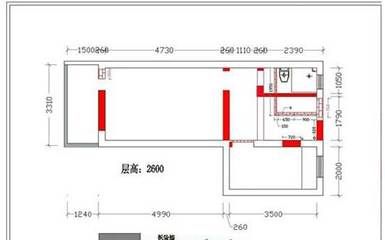

CAD中承重墻的填充操作（用于表示承重墻）
- 一種方法是：首先打開CAD軟件，打開繪制好的墻體；然后在右下角輸入填充命令H并輸入T進行設置；在彈出的對話框里，圖案填充和漸色變窗口點擊樣例這個選項；點擊后在其他預定義中選擇鋼筋混凝土填充圖案并點擊確定；然后返回到這個頁面選擇圖案填充和漸色變窗口并點擊確定；最后在墻體的閉合區域內部拾取點（即在閉合區域內鼠標左鍵點擊一下）即可完成填充。
- 另一種室內設計常用的方法：打開要填充的cad圖紙，選擇需要的填充圖形（室內設計一般填充承重墻用solid填充），一般填充的顏色可選擇250色，隨便點擊填充對象的內部一點，然后按空格鍵，最后按確定完成填充。
