異形梁怎么編輯鋼筋（如何編輯異形梁鋼筋）

衡水鋼結構設計 4分鐘前 1 搶沙發

異形梁鋼筋編輯涉及多個步驟，包括確定鋼筋規格、選擇適當?shù)匿摻铑愋秃椭睆健⒂?jì)算所需數量以及進行鋼筋布置。在實際操作中，需要根據設計圖紙和施工規范來精確放置鋼筋，并確保其符合規定的間距和位置。還需注意鋼筋的連接方式，如焊接或機械連接，并確保所有連接點都牢固可靠。對完成的鋼筋工程進行驗收，以確保其滿足設計和安全標準。

異形梁鋼筋編輯方法

編輯異形梁鋼筋的過程可以分為以下幾個步驟：

1. 定義異形梁

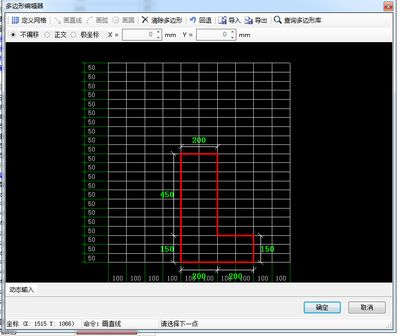

在軟件中使用“新建異形梁”功能來定義異形梁。

2. 輸入鋼筋信息

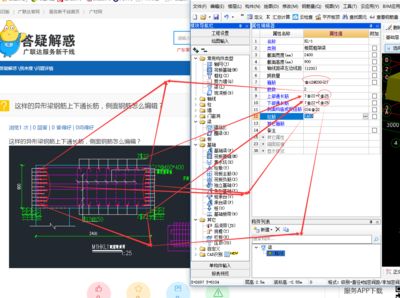

方法一：在屬性中輸入鋼筋信息
- 上部通長筋和下部通長筋可以直接在屬性中的【上部鋼筋】/【下部鋼筋】里輸入。
- 箍筋可以在【其它箍筋】中手動編輯，輸入格式為：根數+直徑；級別+直徑+間距。
方法二：使用自定義線繪制
- 新建自定義線/挑檐/欄板等構件。
- 在【屬性列表】中把構件類型選擇為梁/圈梁/連梁/過梁等。

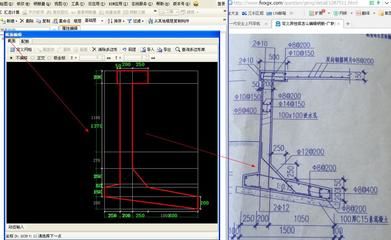

- 在截面編輯上布置縱筋、橫筋。

3. 編輯鋼筋

異形梁畫完圖后，在匯總計算后，在編輯鋼筋中進行修改編輯，再鎖定。
特殊情況：如果異形梁有轉角，應在匯總后進行增或減鋼筋數量根數。

4. 鋼筋布置技巧

與預應力筋的交錯布置：預應力筋和普通鋼筋需要交錯布置，以保證整個構造的強度和穩定性。預應力筋應考慮在彎曲部位或者拉力較大的位置，和普通鋼筋錯開布置。
鋼筋應彎曲適應異形梁的形狀：在鋼筋的布置上需要進行適當?shù)膹澢员ＷC鋼筋可以完全貼合梁的形狀。注意不要彎曲過度或者出現裂紋，同時也要保證鋼筋的彎曲半徑符合國家標準的規定。
合理控制鋼筋數量：根據不同部位的受力情況和抗彎能力，對每一處的鋼筋數量進行合理控制。在樓梯等附加構件和樓板的連接部位，需要配置更多的鋼筋以增強結合強度。
選用合適的鋼筋直徑和強度等級：根據實際情況選用合適的鋼筋直徑和強度等級，以保證鋼筋的承載能力和抗彎能力。
鋼筋的連接要求嚴格：嚴格按照國家標準和設計要求進行施工，以保證鋼筋連接的牢固性和可靠性。
施工安全：鋼筋的施工需要注意安全，必須配備專業的工具和設備，在高空作業時要嚴格按照安全規定進行作業。

5. 特殊情況處理

二排鋼筋：在使用廣聯達軟件進行異形梁二排鋼筋輸入時，可以按照以下步驟進行操作：
1. 打開廣聯達結構設計軟件，選擇梁板模塊，并打開需要進行設計的異形梁模型。
2. 在模型中找到異形梁的截面，選擇“異形梁鋼筋設計”。
3. 在彈出的對話框中選擇“二排鋼筋”選項，并輸入相關參數，包括主筋直徑、副筋直徑、主筋間距、副筋間距等參數信息。
4. 點擊“確定”按鈕，系統將根據輸入的參數信息自動生成二排鋼筋圖形，并在側邊欄中顯示相關設計結果和詳細參數信息。

通過以上步驟，可以有效地編輯和布置異形梁的鋼筋，確保其結構強度和穩定性。
