在建筑施工中，異形構造柱的鋼筋繪制是一個重要的環節。本文將介紹如何通過CAD軟件導入異形柱數據，并指導操作流程。需要準備異形柱的CAD圖紙和鋼筋圖，然后打開CAD軟件，選擇“插入”功能，點擊“塊”，將異形柱的CAD圖紙導入到軟件中。根據鋼筋圖進行鋼筋繪制，包括鋼筋的直徑、長度、間距等參數設置。檢查鋼筋繪制的準確性，并進行必要的修改和調整。通過以上步驟，可以順利完成異形構造柱的鋼筋繪制工作。

異形構造柱的鋼筋繪制方法

異形構造柱的鋼筋繪制是一個復雜但有序的過程，需要遵循一定的步驟和技術要求。以下是詳細的繪制方法：

1. 定義異形柱

• 自定義異形柱：首先，需要在結構設計軟件中定義一個異形柱。這通常可以通過“建立異形柱”功能來完成。

2. 繪制異形柱的截面

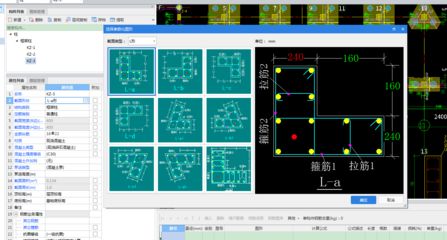

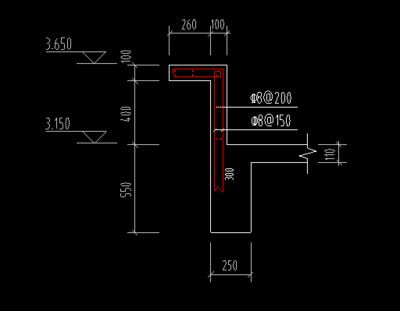

• 進入網格布繪制：在定義好異形柱后，進入網格布繪制界面，根據設計要求繪制異形柱的截面形狀。
• 多邊形編輯：在多邊形編輯器中，可以編輯異形柱的各個邊和頂點，使其符合設計要求。需要注意的是，多邊形編輯器可能會受到網格間距模數的影響，因此可能需要進行近似編輯。

3. 編輯鋼筋

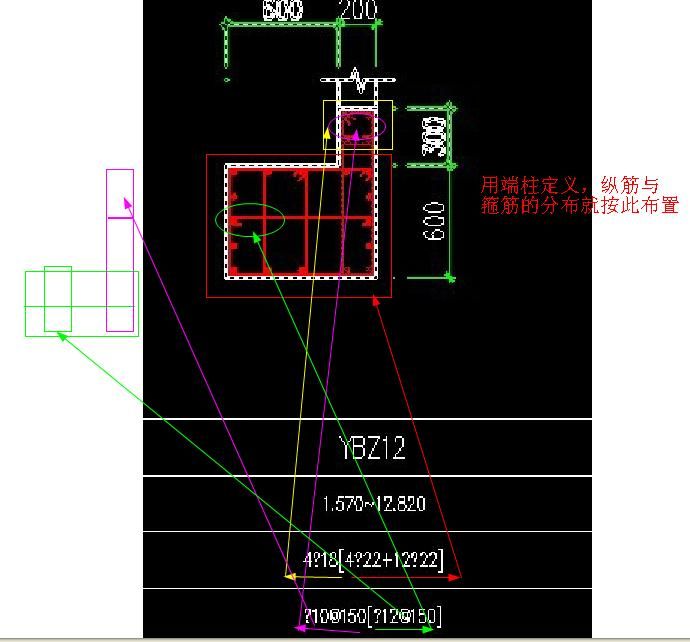

• 輸入角筋：在截面編輯中，輸入角筋的規格和位置。點擊截面圖形，角筋會自動布置。
• 布置邊筋：輸入邊筋的規格和位置，然后在截面圖形上單擊，邊筋會自動布置。
• 設置箍筋：輸入箍筋的規格和間距，確保箍筋的加密區和普通區設置正確。
• 拉筋設置：在柱分布筋之間設置拉筋，其直徑同箍筋，間距是箍筋的2倍。

4. 特殊構造要求

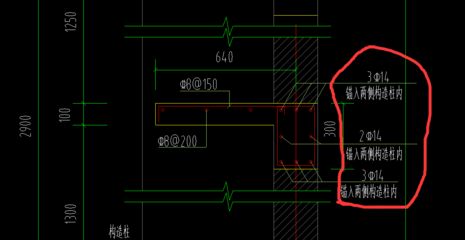

• 暗柱設置：在柱肢端部設置暗柱，暗柱的外排鋼筋由計算確定。在離端部一定厚度范圍內設置2Ф14的構造縱筋，箍筋同柱。
• 核心區處理：在核心區箍筋相交處，若無主筋時，應設豎向架立筋，如T形柱內側，架立筋為構造筋，直徑D=14mm。

5. 使用CAD導入功能

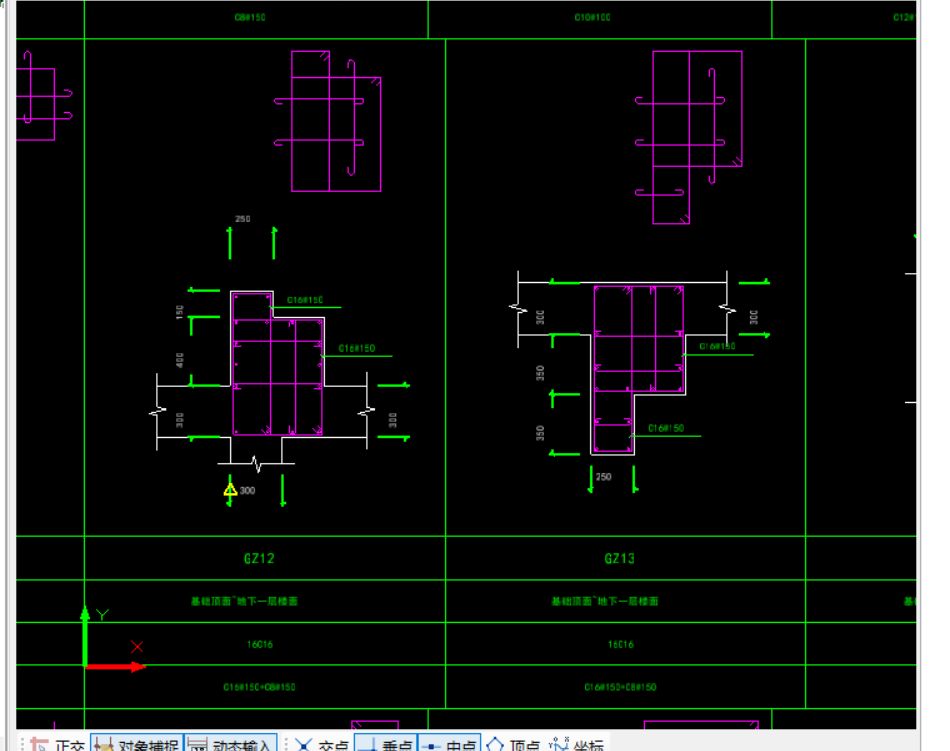

• CAD導入：如果多邊形編輯器無法滿足設計要求，可以使用CAD導入功能，將精確的異形柱截面導入到結構設計軟件中。

6. 檢查和調整

• 檢查鋼筋布置：完成鋼筋布置后，仔細檢查各部分鋼筋的位置和規格是否符合設計要求。
• 調整鋼筋：如有必要，可以手動調整鋼筋的位置和長度，確保鋼筋布置合理。

7. 生成鋼筋工程量

• 工程量計算：使用結構設計軟件的鋼筋工程量計算功能，自動生成鋼筋的工程量清單。
• 導出報表：將鋼筋工程量報表導出，以便后續施工和審核。

通過以上步驟，可以有效地繪制異形構造柱的鋼筋，確保其結構安全和施工順利。
