屋面llk做法（llk設計規范詳解）

屋面Llk做法，即“L形連接”設計規范詳解，是一種在建筑施工中常用的連接方式。這種設計通常用于屋面、墻面等結構的連接處，以增強結構的穩定性和耐久性。Llk做法的具體步驟包括：首先確定連接點的位置，然后使用專用的連接件將兩個構件牢固地連接在一起。連接件通常由鋼材制成，具有足夠的強度和剛度，以確保連接的穩定性。Llk做法還要求在連接處設置防水層，以防止雨水滲透到結構內部。

一、框架連梁（LLK）的基本認識

框架連梁（LLK）一般出現在高層的剪力墻結構中。根據16G - 101 - 1圖集的要求，跨高比不小于5的連梁，標注為LLK，連梁設計為框架梁。這種設計是基于結構受力的需求，當連梁跨高比大時，兩側墻體的整體作用小，連梁會將上部荷載傳遞到兩側墻上，梁的受力類似剪肢梁，所以按框架梁來設計。

二、框架連梁（LLK）的鋼筋構造

縱筋構造
- 框架連梁的縱筋錨入剪力墻LaE且大于等于600，支座負筋第一排1/3凈跨長，第二排1/4凈跨長（與框架梁設計要求一致）。
箍筋構造
- 當抗震等級為一級時：2倍梁高，且≥500。
- 當抗震等級為二到四級時：1.5倍梁高，且≥500（與框架梁一致）。
- 頂層連梁箍筋范圍包括墻內錨固，起步為100，間距150，直徑同跨中（按一般連梁，頂層構造執行）。
搭接情況
- 與框架梁一致。

三、框架連梁（LLK）在軟件中的定義方法

不建議用框架梁定義的原因
- 雖然框架連梁設計上按框架梁有原位標注，但在剪力墻結構中仍算為連梁。若用框架梁定義，連梁的混凝土標號、保護層和錨固的計算方法等按框架梁算，會與框架梁混淆產生誤差。
- 頂層連梁的箍筋在墻里有加密措施，框架梁做不了。
- 如果有些連梁有對角斜筋，框架梁定義無法操作。
用連梁定義的方法

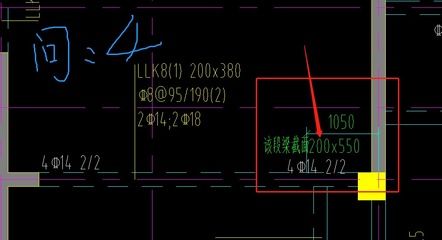

- 屬性定義：首先把集中標注信息輸入到屬性里。
- 繪制連梁：用直線繪制連梁，在暗柱邊開始繪制。
- 輸入原位標注的支座負筋：框架連梁有支座負筋，繪制完成后需要輸入原位標注的支座負筋。也可以采用識別的方法進行繪制。

四、框架連梁（LLK）的注意事項

修改頂層連梁
- 根據框架連梁構造，在頂層需要加設箍筋。在原位標注里，增設次梁加筋。有時輸入的附加箍筋在軟件中可能不顯示，但可以點擊編輯鋼筋，在計算式中查看是否計算，如箍筋計算式后面有+6說明，即使軟件不顯示，輸入的箍筋最終還是計算上的。
套定額
- 框架連梁是連梁太長后按框架梁配筋設計處理，實際構件屬性不變的，還是連梁，應當套取直行墻的子目。
