鋼結構工程驗收流程詳解（鋼結構工程防腐涂裝要求）

榆林鋼結構設計公司 3個月前 ( 03-20 ) 811 搶沙發

鋼結構工程驗收流程詳解：，，1. 施工前準備：檢查材料、設備和人員資質，確保滿足設計要求。，2. 施工過程控制：按照施工圖和規范進行施工，確保工程質量。，3. 防腐涂裝要求：根據設計文件和技術標準，對鋼結構進行防腐涂裝。，4. 驗收標準：按照相關標準和規范，對鋼結構工程進行驗收。，5. 整改與完善：對發現的問題進行整改，確保工程質量達到預期目標。，6. 交付使用：將鋼結構工程交付給業主或使用單位。

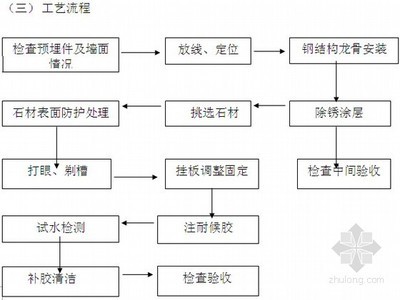

鋼結構工程驗收流程

設計驗收
- 設計文件準備審核：檢查設計方案、圖紙和技術文件等是否齊全。這些文件是鋼結構工程設計的基礎，涵蓋了工程的各個方面，如結構形式、荷載計算等內容的依據文件，對整個工程的規劃和實施起著指導作用。
- 設計方案全面審查：對設計方案進行全方面的審查，包括結構形式是否合理，能否滿足工程需求；荷載計算是否準確，這關系到結構的安全性；構件尺寸的確定是否符合力學原理和工程實際；節點連接設計是否可靠，節點是結構中的關鍵部位，其連接的合理性直接影響結構的整體性能等方面。
- 技術文件驗證：對設計文件中的各項技術要求進行逐一驗證，確保這些要求明確、合理且符合相關標準規范。例如鋼材的性能要求、焊接工藝的技術參數等技術要求都是保證工程質量的關鍵因素。
- 施工圖審查：審核施工圖紙與設計方案的一致性，施工圖紙是將設計方案具體化為可施工的圖紙文件，必須準確無誤地反映設計意圖，包括構件的尺寸標注、連接方式的表示等內容都要與設計方案一致。
制造驗收
- 材料選用審核：對構件所使用的材料進行嚴格審核，例如鋼板的材質、厚度是否符合設計要求；焊條的型號、性能是否與鋼材匹配；涂料的種類、質量是否能滿足防腐等要求。材料是鋼結構構件的基礎，材料質量直接影響構件的性能和工程質量。
- 技術要求審核：對構件的制造工藝和技術要求進行審核，如焊接工藝規程是否合理，包括焊接的順序、焊接參數（電流、電壓、焊接速度等）的設置是否正確；防腐要求是否能有效防止鋼材腐蝕，這涉及到防腐涂料的涂裝工藝、涂裝厚度等方面的要求。
- 焊接質量檢查：對焊接工藝和焊接質量進行檢查，包括焊縫的外觀質量，如焊縫是否飽滿、均勻，有無咬邊、氣孔、裂紋等缺陷；焊接的內部質量可通過無損檢測方法（如超聲波探傷、射線探傷等）進行檢測，以確保焊縫內部沒有未焊透、夾渣等缺陷。
安裝驗收
- 施工單位自檢
  - 鋼結構施工單位應作出書面的鋼結構施工質量自檢評價報告。報告內容涵蓋工程設計變更、技術問題處理協議；工程定位、測量、放線；隱蔽工程驗收，鋼材進場驗收；單層、多層及高層鋼結構安裝基礎和支承面錨栓緊固及位置偏差；鋼結構主體結構的整體垂直度和整體平面彎曲的允許偏差；高強度大六角頭螺栓連接副、扭剪型高強度螺栓連接副、鋼網架用高強度螺栓、普通螺栓等緊固件的品種、規格、性能；高強度螺栓連接摩擦面的抗滑移系數試驗和復驗，需進行的螺栓實物最小載荷試驗檢驗，高強度螺栓連接副扭矩系數檢驗和復驗；高強度螺栓緊固鈾力（預拉力）復驗；建筑結構安全等級為1級的和跨度≥40m鋼網架節點承載力試驗；鋼網架完成后的撓度值測量；鋼結構焊接超聲波或射線探傷檢驗，鋼結構防腐、防火涂裝情況；鋼材及焊接材料品種、規格、性能質量情況；鋼結構安裝的平面、豎向、節點聯結的施工質量情況，柱腳及網架支座檢查情況，鋼結構房屋沉降觀測情況，并提出質量自檢評定結果。
- 驗收資料準備
  - 提供鋼材、鋼鑄件的出廠質量合格證明文件及需抽樣復驗的應有復驗報告，重要鋼結構焊接材料的出廠質量證明書和抽樣復驗報告。
  - 提供焊工合格證書，包括考試合格項目及施焊認可范圍。
  - 提供設計要求全焊透的一、二級焊縫超聲波、射線探傷檢測報告，焊接球節點網架焊縫、螺栓球節點網架焊縫及圓管T、K、Y形節點相關線焊縫的內部缺陷分級及探傷報告。
  - 提供制作和安裝的高強度螺栓連接摩擦面的抗滑移系數試驗和復驗報告。
  - 提供鋼結構主體結構的整體垂直度和整體平面彎曲的允許偏差值檢查記錄表。
  - 提供鋼網架結構總拼完成后及屋面工程完成后的撓度測量值檢查記錄表。
  - 提供鋼結構用防腐和防火涂料產品質量證明書。
  - 提供鋼結構拼裝記錄。
  - 提供鋼結構施工圖、竣工圖和設計變更文件。
  - 提供隱蔽工程驗收記錄。
  - 提供鋼結構的防腐及防火涂裝檢查記錄。
  - 提供沉降觀測記錄及評價報告。
  - 提供鋼結構工程檢驗批、分項、分部工程質量驗收記錄。
  - 提供主體結構分部工程質量控制資料核查記錄。
  - 提供主體結構分部工程安全和功能檢驗和抽樣檢測記錄。
  - 提供主體結構分部工程觀感質量檢查記錄。
- 驗收組織與實施
  - 根據《建筑工程施工質量驗收統一標準》第6.0.2條要求，由監理單位組織，勘察、設計、檢測、施工和建設單位參加，監督站對驗收實行監督。驗收會議的工作程序一般按施工、檢測、監理、勘察、設計、建設單位的順序進行陳述和認可，并由監督站作監督驗收的執法檢查的評價。參加人員包括鋼結構施工單位項目經理，試驗(檢測)單位技術負責人，監理單位總監理工程師，勘察單位項目技術負責人，設計單位項目負責人，建設單位項目負責人。
- 具體項目驗收內容
  - 構造方面
    - 鋼結構桿件長細比檢測與核算：可按相關規定測定桿件尺寸，以實際尺寸等核算桿件的長細比。
    - 鋼結構支撐體系連接檢測：支撐體系構件的尺寸按規定進行測定，然后按設計圖紙或相應設計規范進行核實或評定。
    - 鋼結構構件截面寬厚比測定：按規定測定構件截面相關尺寸并進行核算，再按設計圖紙和相關規范進行評定。
  - 涂裝方面
    - 防護涂料質量檢測：應按國家現行相關產品標準對涂料質量的規定進行檢測。
    - 鋼材表面除銹等級確定：可用現行國家標準《涂裝前鋼材表面銹蝕等級和除銹等級》GB8923規定的圖片對照觀察來確定。
    - 不同類型涂料涂層厚度檢測
      - 漆膜厚度：可用漆膜測厚儀檢測，抽檢構件的數量不應少于本標準表3.3.13中A類檢測樣本的最小容量，也不應少于3件；每件測5處，每處的數值為3個相距50mm的測點干漆膜厚度的平均值。
      - 薄型防火涂料涂層厚度：可采用涂層厚度測定儀檢測，量測方法應符合《鋼結構防火涂料應用技術規程》CECS24的規定。
      - 厚型防火涂料涂層厚度：應采用測針和鋼尺檢測，量測方法應符合《鋼結構防火涂料應用技術規程》CECS24的規定。
      - 涂層厚度值和偏差值評定：按《鋼結構工程施工質量驗收規范》GB50205的規定進行評定。
      - 涂裝外觀質量檢測與評定：根據不同材料按《鋼結構工程施工質量驗收規范》GB50205的規定進行檢測和評定。
  - 鋼網架方面
    - 鋼網架檢測項目：包括節點的承載力、焊縫、尺寸與偏差、桿件的不平直度和鋼網架的撓度等項目。
    - 鋼網架焊接球節點和螺栓球節點承載力檢驗：應按《網架結構檢驗評定標準》JGJ78的要求進行。對既有的螺栓球節點網架，可從結構中取出節點來進行節點的極限承載力檢驗，截取時應采取措施確保結構安全。
    - 鋼網架焊縫檢測
      - 內部質量：可采用超聲波探傷的方法檢測，檢測操作與評定應按《焊接球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.1或《螺栓球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.2的要求進行。
      - 外觀質量：應按《鋼結構工程施工質量驗收規范》GB50205的要求進行檢測。
    - 焊接球、螺栓球、高強度螺栓和桿件偏差檢測：檢測方法和偏差允許值應按《網架結構工程質量檢驗評定標準》JGJ78的規定執行。
    - 鋼網架鋼管桿件壁厚檢測：可采用超聲測厚儀檢測，檢測前應清除飾面層。
    - 鋼網架桿件軸線不平直度檢測：可用拉線的方法檢測，其不平直度不得超過桿件長度的千分之一。
    - 鋼網架撓度檢測：可采用激光測距儀或水準儀檢測，每半跨范圍內測點數不宜小于3個，且跨中應有1個測點，端部測點距端支座不應大于1m。
  - 結構性能實荷檢驗與動測方面
    - 大型復雜鋼結構體系原位非破壞性實荷檢驗：對于大型復雜鋼結構體系可進行原位非
