本教程旨在為初學者提供CAD繪圖的基礎知識，涵蓋基本操作、圖形繪制和編輯技巧。首先介紹CAD軟件界面布局，包括工具欄、命令行和狀態欄的使用方法，然后指導如何創建基本的二維或三維圖形，如直線、圓、多邊形等。接著講解如何進行尺寸標注和修改，以及如何利用圖層管理不同對象。通過幾個簡單實例演示如何使用不同的繪圖命令，并強調了安全使用CAD軟件的重要性。

以下是一些CAD繪圖基礎教程相關的內容：

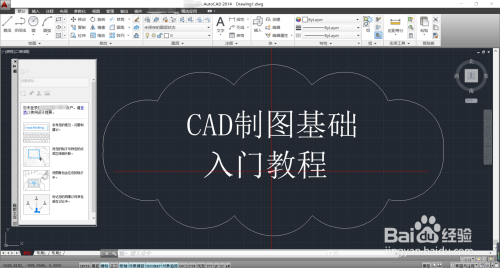

一、CAD軟件界面

CAD軟件的界面通常由菜單欄、工具欄、繪圖區、命令行窗口和狀態欄等組成。

菜單欄：包含了各種CAD命令和功能。
工具欄：提供了常用命令的快捷按鈕。
繪圖區：是用于繪制圖形的區域。
命令行窗口：用于輸入命令和顯示命令提示信息。
狀態欄：顯示當前繪圖狀態和坐標信息。

二、基本操作

繪圖命令

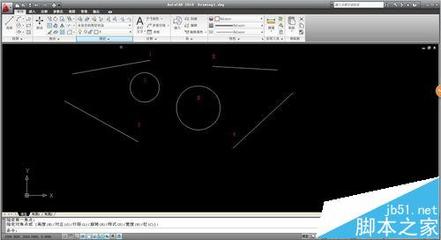

- CAD軟件提供了多種繪圖命令，如直線、圓、矩形、多邊形等。
  - 例如繪制直線，其繪制命令是line（L），執行方式有以下三種：
    - 選擇菜單下的命令選項。
    - 在“繪圖”工具欄下單擊按鈕。
    - 直接在命令窗口中輸入“Line”命令。在執行畫線命令line時，第一次畫一條線段也可以連續畫多條線段，直線段是由起點和終點來確定的。畫直線時，選擇'畫線'命令，根據提示'指定一點'，在圖面指定一點，接著提示'指定下一點'，再在圖面指一點，就畫好了一條直線，如果結束畫線，按下'空格鍵'就結束命令了，如果還要畫就再次'指定下一點'。

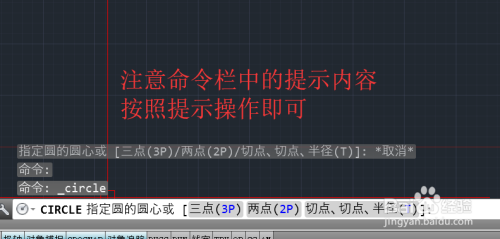

- 其他繪圖命令（如繪制圓、矩形、多邊形等）也可通過類似的方式，即通過菜單欄或工具欄選擇相應的繪圖命令，然后在繪圖區指定繪圖點和參數，即可繪制出相應的圖形。
修改命令
- CAD軟件提供了多種修改命令，如移動、旋轉、縮放、鏡像等。可以通過菜單欄或工具欄選擇相應的修改命令，然后在繪圖區選擇要修改的圖形，指定修改參數，即可完成圖形的修改。
標注命令
- 提供了多種標注命令，如線性標注、半徑標注、直徑標注、角度標注等。通過菜單欄或工具欄選擇相應的標注命令，然后在繪圖區選擇要標注的圖形，指定標注點和標注參數，即可完成圖形的標注。
圖層管理
- 可以將不同的圖形對象放置在不同的圖層上，以便于管理和編輯。通過菜單欄或工具欄選擇圖層管理命令，然后在圖層管理器中創建、刪除、修改圖層，并設置圖層的顏色、線型、線寬等屬性。
打印輸出
- 可將繪制好的圖形打印輸出到紙張或其他介質上。通過菜單欄或工具欄選擇打印命令，然后在打印設置對話框中設置打印參數，如打印機、紙張大小、打印比例等，即可完成圖形的打印輸出。

三、操作小技巧

選擇圖形：通過拉矩形框來選擇，從左往右是窗口選擇，完全在矩形框內的圖形才可被選中；從右往左是交叉選擇，被矩形框接觸到的即被選中。
放棄操作：敲Esc鍵，Esc鍵不光可放棄選擇，也可以放棄任何操作。如果幾個圖形被選中，只想放棄其中一部分，并不想放棄全部，可以按住Shift鍵，再次單擊需要放棄選擇的圖形即可。

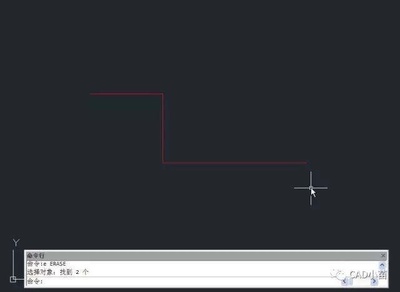

刪除圖形：先選中，再敲Del鍵或者鼠標右擊選擇刪除。
撤銷操作：ctrl + Z；界面縮放：推動鼠標滾輪，向上推是放大，向下推縮小，縮放是以十字光標的位置為中心。鼠標左鍵用于選擇命令或選擇圖形；鼠標右鍵用于快捷鍵操作。

四、學習建議

可以在網絡中找一些教程邊看邊練習，例如一些名為“10天學會cad”之類的教程都比較細致。
購買一些針對性比較強的書，平時沒有電腦時也能學習，加強水平。
多練習，多學，多模仿，實踐比理論重要很多。可以多去一些群、團，一起交流學習。多思考，多總結，這樣進步才快。
安裝CAD軟件后，下載實例跟著做，如果有條件也可以報名一個培訓班。還可以到圖書館借本或買本CAD入門書籍，自學時要多用軟件練習畫圖。
